[Abaqus] 큰 왜곡에 대한 요소망 분할

고무 마운트의 모서리에 있는 요소의 왜곡은 바람직하지 않다. 이 부분의 결과는 신뢰할 수 없다. 또한 하중이 증가하면 이 해석이 실패할 수 있다. 이런 문제는 요소망 분할을 개선하여 수정할 수 있다. 그림 10.67에 표시된 요소망은 고무 모델의 왼쪽 아래 모서리에 있는 요소의 왜곡을 줄이는 데 사용할 수 있는 요소망 분할의 예이다. 반대쪽 모서리의 요소망 왜곡과 관련된 문제는 ‘체적 잠금을 줄이는 기술’에서 다룬다. 이 왼쪽 아래 모서리 영역의 요소는 초기 원형 모양에서 이전보다 훨씬 뒤틀린다. 그러나 해석이 진행되고 요소가 변형되면 이 모양이 실질적으로 개선된다. 그림 10.68에 표시된 변형 표시는 이 영역의 요소 왜곡 크기가 감소했다는 것을 보여주지만, 고무 모델의 오른쪽 아래 모서리에 있는 요소망의 왜곡 수준은 여전히 ​​높다.

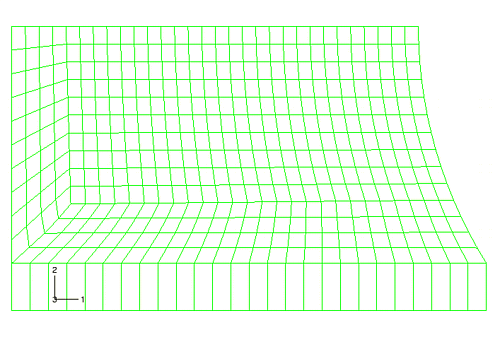

그림. 해석 중 고무 모델의 왼쪽 아래 끝 모서리의 요소 왜곡을 최소화하는 수정 요소망



최대 주응력의 등고선(그림 10.69)은 코너에 국한된 응력이 약간 감소했다는 것을 보여준다.

그림. 수정 요소망에서 최대 주응력의 등고선



왜곡이 큰 문제에 대한 요소망 분할은 미세 변위 문제의 경우보다 어렵다. 요소망은 요소 모양이 해석이 시작될 때뿐만 아니라 전체 동안 합리적으로 만들어야 한다. 모델이 어떻게 변형되는지, 실험, 수학 계산 또는 거친 유한 요소 모델을 사용하여 추정해야 한다.
