[Abaqus] 체적 잠금을 줄이는 기술

2024. 6. 1. 00:58공학/유한요소해석

728x90

체적 잠금을 줄이기 위해 고무 재료 모델에 소량의 압축성을 도입한다. 압축성이 작으면 거의 비압축성 재료로 얻은 결과는 비압축성 재료로 얻은 결과와 거의 같다.



압축성은 재료 상수(D1)를 0이 아닌 값으로 설정하여 도입한다. 이 값은 초기 푸아송의 비(ν0)가 0.5에 가깝도록 선택한다. 다항식 형식의 변형률 에너지 포텐셜은 ‘고무 재료의 초탄성’에 표시된 식을 사용하여, μ0K0에 의해 D1ν0와 연결하여 사용할 수 있다. 예를 들어, 이전에 시험 데이터에서 얻은 초탄성 재료 계수는 C10=176051과 C01=4332.63으로 주어진다. 따라서 D1=5.E-7을 설정하면 ν0=0.46이 된다.



압축성과 추가 요소망 세분화를 결합한 모델은 다음 그림과 같다.

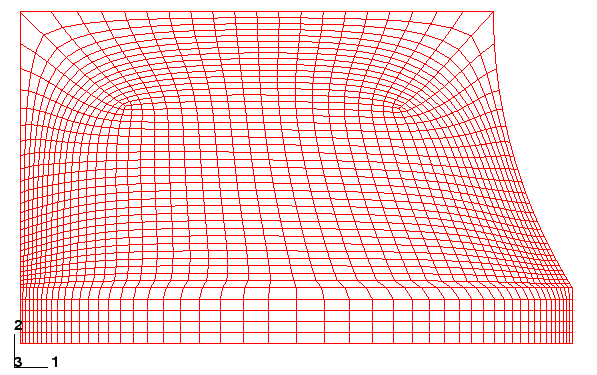

그림. 두 모서리를 세분화한 수정 요소망



이 모델에 대응하는 변형은 다음 그림과 같다. 이 그림에서 고무 모델의 중요한 영역에서 요소망 왜곡이 크게 줄어든 것이 분명하다. 압력의 등고선(요소간 평균화 없음)을 조사하면 요소 사이에 압력 응력이 매끄럽게 변화하고 있다는 것을 알 수 있다. 따라서 체적 잠금이 제거되었다는 것을 알 수 있다.

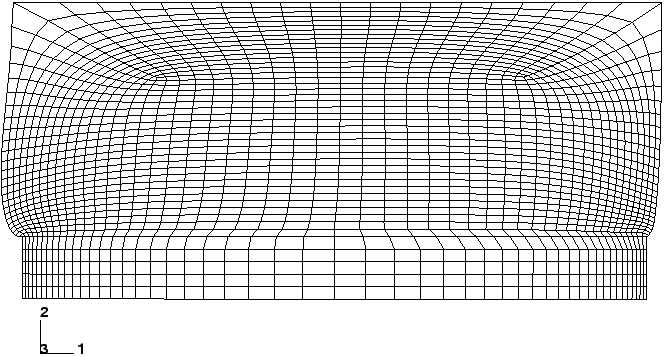

그림. 수정 요소망의 변형도
