[Abaqus] 다단계 해석 - 일반 해석 절차

각 일반 단계의 시작점은 직전의 일반 단계가 끝날 때의 변형 상태이다. 따라서 모델은 일반 단계의 정의 순서로 해당 단계에 정의된 하중에 응답하여 상태가 진행된다. 모든 초기 조건은 해석의 첫 번째 일반 단계의 시작점을 정의한다. 모든 일반 해석 절차는 하중 적용과 ‘시간’의 정의에 대해 같은 개념을 공유한다.

1) 일반 해석 단계의 시간

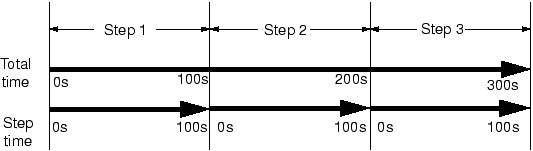

Abaqus는 해석에서 두 시간의 척도를 가진다. 총시간(total time)은 모든 일반 단계에서 증가하는 각 일반 단계의 전체 단계 시간의 누적값이다. 또한 각 단계는 Step time이라고 하는 고유한 시간이 있다. 이것은 단계마다 ‘0’부터 시작한다. 하중과 경계 조건을 변경하는 시간은 임의 시간으로 지정할 수 있다. 이력이 각 길이가 100초인 3단계로 나눈 해석의 시간 스케일이 다음 그림에 나와 있다.

그림. 해석 단계와 전체 시간

2) 일반 단계에서 하중 지정

일반 단계에서 하중은 증분이 아닌 전체 값으로 지정해야 한다. 예를 들어, 집중하중이 첫 번째 단계에서 1,000N의 값을 가지며, 다음 일반 단계에서 3,000N으로 증가하는 경우 이 두 단계에서 제공하는 이 하중의 크기는 1,000N과 2,000N이다. 아니, 1,000N과 3,000N이다.



기본적으로 이전에 정의한 모든 하중은 현재 단계로 상속한다. 현재 단계에서 추가 하중을 정의하고, 이전에 정의한 하중을 수정할 수 있다(예: 값 변경과 하중 무효화). 이전에 정의된 하중은 시간 변화 곡선이 모든 시간에 정의되었을 때 현재 단계에서 특별히 수정하지 않으면 시간 변화 정의를 계속한다. 전체 시간에 정의되지 않으면, 그 하중은 이전 일반 단계의 끝에서 값을 유지한다.
