1. 개요
구조해석에서 응력을 계산하는 것만으로는 충분하지 않다. 계산된 응력이 실제로 재료의 파손을 유발하는지를 판단하려면 적절한 파괴 이론(failure theory)을 선택하고 적용해야 한다. 고전적인 파괴 이론은 거시적 균열, 좌굴, 크리프, 과도한 탄성 변형에 의한 파손은 제외하고, 재료 자체의 항복 또는 파괴에 초점을 맞춘다.
대부분의 파괴 이론은 순수한 이론적 유도보다는 실험 데이터의 분석을 통해 정립되었다. 문헌에 수록된 재료 강도 데이터는 대부분 단축 응력 상태의 실험에서 얻어지지만, 실제 공학 문제는 2축 이상의 복잡한 응력 상태를 포함한다. 또한 동일한 재료도 온도와 하중 조건에 따라 연성 또는 취성 거동을 나타낼 수 있으므로, 하중 경로와 재료 특성을 충분히 이해한 뒤 이론을 선택하는 것이 핵심이다.
2. 연성 파괴 이론 (Ductile Failure Theories)
연성 재료는 파괴 전에 상당한 소성 변형이 발생하며, 이 소성 변형이 응력을 재분배하는 완충 역할을 한다. 예를 들어 박판 금속의 성형(stamping) 공정에서 항복점을 초과하여 하중을 가하면 잔류 응력이 형성된다. 이후 같은 방향으로 재하중을 가하면 탄성 범위가 확장되고, 반대 방향으로 가하면 탄성 범위가 축소되는 바우싱거(Bauschinger) 효과가 나타난다. 연성 파괴는 소성 변형이 충분히 발생한 후 느린 균열 성장 또는 기공 확대를 거쳐 진행된다.
2.1 최대 수직 응력 이론 (Maximum Normal Stress Theory)
최대 주응력 $\sigma_1$ 또는 최소 주응력 $\sigma_3$가 재료의 항복 강도(항복 파괴) 또는 극한 강도(파괴에 의한 파손)에 도달할 때 파손이 발생한다고 예측한다. $\sigma_1$과 $\sigma_2$의 부호와 크기가 서로 비슷한 경우(제1, 3사분면 응력 상태)에는 비교적 합리적인 예측을 제공하지만, 이 이론이 적절하게 적용될 수 있는 범위를 파악하기 어렵다는 한계가 있다.
2.2 최대 전단 응력 이론 (Maximum Shear Stress Theory, Tresca Criterion)
최대 전단 응력이 항복 강도의 절반에 도달할 때 항복이 시작된다고 정의한다.
$$\tau_{max} = \frac{\sigma_1 - \sigma_3}{2} = \frac{S_y}{2}$$
파괴는 인장 하중 방향과 45° 를 이루는 면에서 발생하며, 이는 원자 수준에서의 전단 미끄러짐(shear slip) 메커니즘과 일치한다. 열처리된 연성 재료는 이 이론에 따라 파괴되는 경향이 있다. 변형 에너지 이론에 비해 보수적(conservative)인 예측을 하므로 설계 관점에서는 수용 가능하나, 항복 파괴만을 예측하기 때문에 연성 재료에만 유효하다.
2.3 변형 에너지 이론 (Distortion Energy Theory, von Mises–Hencky Theory)
가장 광범위하게 사용되는 이론으로, von Mises 유효 응력이 재료의 항복 강도에 도달할 때 항복에 의한 파괴가 발생한다고 예측한다. von Mises 응력은 다음 식으로 계산된다.
$$\sigma_{vm} = \left[\frac{(\sigma_1 - \sigma_2)^2 + (\sigma_2 - \sigma_3)^2 + (\sigma_1 - \sigma_3)^2}{2}\right]^{1/2}$$
이 식은 재료 내의 형상 변화에 소비되는 변형률 에너지(distortion energy)에 기초하여 유도된 것으로, 매우 복잡한 3축 응력 상태에도 적용할 수 있다는 강점을 가진다. 실험 데이터와의 일치도가 가장 높으며, 현대 FEA 소프트웨어에서 기본 파손 지표로 널리 채택되어 있다.

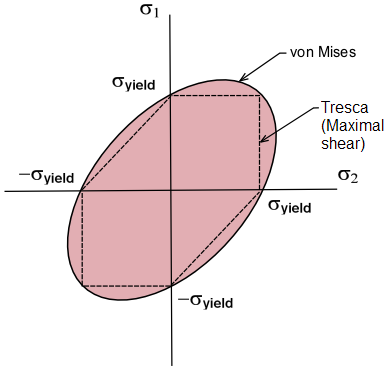

세 이론을 평면 응력 상태에서 비교하면, 변형 에너지 이론은 타원 형태의 안전 영역을, 최대 전단 응력 이론은 이보다 작은 다이아몬드 형태의 안전 영역을 정의한다. 실험 데이터는 대체로 타원의 경계 부근에 분포하므로, 변형 에너지 이론이 연성 재료에 가장 정확한 예측을 제공한다.
3. 취성 파괴 이론 (Brittle Failure Theories)
취성 재료는 소성 변형 없이 갑작스럽게 파괴된다. 파괴 형태는 최대 인장 응력이 극한 인장 강도에 도달할 때 발생하는 인장 파괴와, 최대 압축 응력이 극한 압축 강도에 도달할 때 경사면에서 발생하는 전단형 파괴 두 가지로 나뉜다.
3.1 최대 수직 응력 이론 (Maximum Normal Stress Theory)
연성 재료의 경우와 유사하나, 취성 재료에서는 항복 강도가 아닌 극한 강도에 도달할 때 파괴가 발생한다는 점이 다르다. 단축 인장 또는 압축 상태에서는 신뢰할 수 있지만, 2축 응력 상태에서는 예측 정확도가 떨어지는 경향이 있다.
3.2 모어-쿨롱 이론 (Mohr-Coulomb Theory)
최대 주응력과 최소 주응력의 조합으로 파괴를 예측하며, 다음 조건이 만족될 때 파괴가 발생한다.
$$\frac{\sigma_1}{S_{ut}} - \frac{\sigma_3}{S_{uc}} \geq 1$$
여기서 $S_{ut}$는 극한 인장강도, $S_{uc}$는 극한 압축강도(음수)이며, $\sigma_3$도 압축 시 음수이다. 이 이론은 연성 및 취성 재료 모두에 적용할 수 있지만, 취성 재료가 압축에서 인장보다 훨씬 강한 특성을 반영하기 때문에 취성 재료 해석에 주로 활용된다. 압축응력이 인장응력보다 지배적인 조건에서 가장 신뢰도가 높다.
3.3 수정 모어 이론 (Modified Mohr Theory)

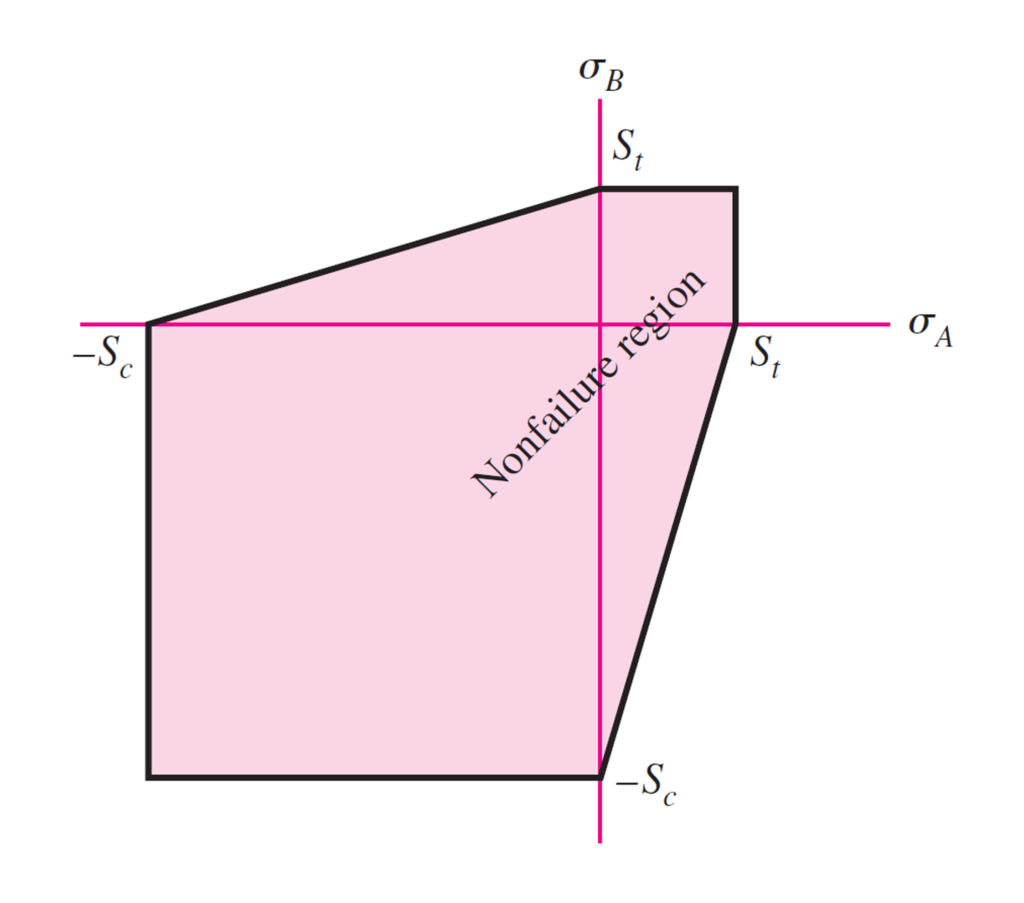

$\sigma_1$과 $\sigma_2$가 같은 부호인 제1·3사분면에서는 모어-쿨롱 이론과 동일하게 파괴를 예측하지만, $\sigma_1$과 $\sigma_2$가 서로 다른 부호인 제2·4사분면에서는 재료를 더 강하게 예측한다. 즉 모어-쿨롱 이론보다 안전 영역이 넓다. 실험 데이터와의 일치도는 수정 모어 이론이 더 높지만, 설계 실무에서는 보다 보수적인 예측을 제공하는 모어-쿨롱 이론이 더 많이 사용된다.
4. 파괴 이론의 선택 기준
| 재료 유형 | 권장 이론 | 특징 |
| 연성 재료 (일반) | 변형 에너지 이론 (von Mises) | 실험 데이터와 가장 잘 일치 |
| 연성 재료 (보수적 설계) | 최대 전단 응력 이론 (Tresca) | 안전 영역이 더 작아 보수적 |
| 취성 재료 (설계) | 모어-쿨롱 이론 | 보수적, 설계에 주로 사용 |
| 취성 재료 (정밀 예측) | 수정 모어 이론 | 실험 데이터와 더 잘 일치 |
파괴 이론의 선택은 단순히 재료가 연성인지 취성인지만으로 결정되지 않는다. 실제 사용 온도와 변형률 속도, 하중 경로, 그리고 설계의 보수성 요건을 종합적으로 고려하여 가장 적합한 이론을 선정해야 하며, 중요한 구조물의 경우 복수의 이론을 적용하여 교차 검증하는 것이 바람직하다.
