모드 해석(Modal Analysis) — 진동 해석의 기초 이론

현대 기계 및 구조물 설계에서 진동 문제는 제품의 안전성과 수명에 직결되는 핵심 과제다. 이를 체계적으로 분석하는 방법이 바로 모드 해석(Modal Analysis)이다. 모드 해석은 모든 동적 해석의 출발점으로, 구조물이 가진 고유한 진동 특성을 파악하여 공진(共振)으로 인한 파손이나 고장을 사전에 예방하는 데 활용된다.

---

고유 주파수와 모드 형상이란 무엇인가

모드 해석의 핵심 개념은 고유 주파수(Natural Frequency)와 모드 형상(Mode Shape)이다. 한쪽 끝이 고정된 얇은 보(beam)를 예로 들면, 외력을 제거했을 때 보는 특정한 속도로 자연스럽게 진동한다. 이때의 진동 속도가 고유 주파수이며, 그 진동 시 보가 취하는 변형 형태가 모드 형상이다.



고유 주파수는 구조물의 두 가지 물리적 특성, 즉 질량(Mass)과 강성(Stiffness)에 의해 결정된다. 질량이 클수록 진동 방향을 바꾸기 어려워 진동이 느려지고, 강성이 높을수록 탄성 복원력이 강해 진동이 빨라진다. 이 두 요소의 균형이 시스템 고유의 진동 속도, 즉 고유 주파수를 결정한다.



고유 주파수는 일반적으로 두 가지 방식으로 표현된다. 하나는 단위 시간당 라디안(rad/s)으로 나타내는 각진동수이고, 다른 하나는 단위 시간당 사이클(Hz, cycles/s)로 표현하는 방식이다. 실무에서는 Hz 단위가 더 직관적으로 사용된다. 또한 한 주기의 진동을 완료하는 데 걸리는 시간을 고유 주기(Natural Period)라 하며, 고유 주파수의 역수로 계산된다.

---

감쇠(Damping) — 현실의 진동은 영원하지 않다

이론상 감쇠가 없는 시스템은 외력 없이도 영원히 진동을 지속하지만, 실제 구조물에서는 에너지 손실이 반드시 발생한다. 이를 감쇠(Damping)라 하며, 재료 내부의 분자적 비효율성이나 구성 부품 간 마찰 등에서 비롯된다. 감쇠의 정도는 감쇠비(Damping Ratio, ζ)로 표현되며, 임계 감쇠값 대비 현재 감쇠의 비율로 정의된다.



감쇠비에 따라 시스템의 거동은 세 가지로 구분된다. 과도 감쇠(ζ > 1)는 진동 없이 바로 평형 위치로 돌아오는 경우이고, 임계 감쇠(ζ = 1)는 가장 빠르게 평형으로 복귀하는 경계 상태다. 과소 감쇠(ζ < 1)는 진폭이 점점 줄어들면서 진동하는 상태로, 대부분의 기계 구조물이 이에 해당한다. 실제 기계 구조물의 감쇠비는 통상 10% 이하로 매우 낮다. 감쇠비가 10%일 때 감쇠 고유 주파수와 비감쇠 고유 주파수의 차이는 약 0.5%에 불과하므로, 모드 해석에서는 계산의 편의를 위해 감쇠를 무시하는 경우가 많다.

---

다자유도 시스템과 FEA의 역할

실제 구조물은 무수히 많은 질량과 스프링, 감쇠기로 연결된 복잡한 시스템이다. 각 질량은 3방향 이동과 3방향 회전의 총 6개 자유도(Degree of Freedom, DOF)를 가지며, 자유도 수만큼 고유 주파수와 모드 형상이 존재한다. 예를 들어 2자유도 시스템에는 2개의 고유 주파수와 2개의 고유 모드가 존재하며, 임의의 시간에서 구조물의 변형 형태는 이 모든 고유 모드의 선형 조합으로 표현된다.



문제는 자유도 수가 늘어날수록 행렬 연산의 규모가 기하급수적으로 증가한다는 점이다. 복잡한 실제 구조물을 손으로 계산하는 것은 사실상 불가능하다. 바로 이 지점에서 유한요소해석(FEA, Finite Element Analysis)이 빛을 발한다. FEA는 연속체 구조를 유한한 수의 요소로 이산화하여 이 복잡한 행렬 연산을 컴퓨터로 효율적으로 처리할 수 있게 해준다.

---

모드 해석의 실무적 활용

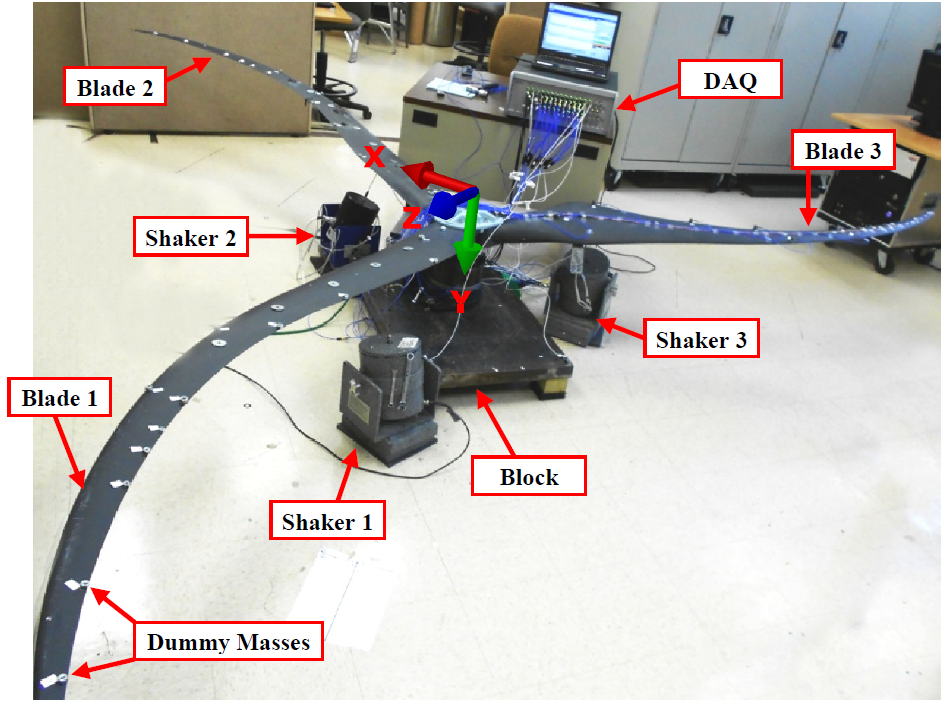

모드 해석의 가장 중요한 실무 목적은 구조물의 고유 주파수를 파악하여 공진(Resonance) 조건을 피하는 것이다. 외부 가진 주파수가 구조물의 고유 주파수와 일치하면 진동 진폭이 급격히 증폭되어 조기 파손이나 치명적 고장으로 이어질 수 있다. 따라서 설계 단계에서 고유 주파수를 미리 파악하고, 이를 운전 주파수 범위 밖으로 설계하는 것이 핵심이다.



반면 음파 용접 장비나 음향 부품처럼 특정 주파수에서의 의도적인 진동이 필요한 제품의 경우, 모드 해석은 계획된 변형이 작동 주파수에서 정확히 발현되는지 확인하는 도구로 활용된다. 이처럼 모드 해석은 진동을 억제해야 하는 경우와 활용해야 하는 경우 모두에서 설계의 기초가 되는 필수적인 해석 기법이다. <끝>
