증기 엔진과 보일러 기술의 발전

보일러의 재료와 초기 설계

증기 엔진의 발전은 단순히 엔진 본체의 개선만으로 이루어진 것이 아니었다. 재료, 제조 방법, 보조 장치 등 다양한 분야에서의 혁신이 함께 이루어져야 했다. 뉴커먼(Newcomen)의 초기 보일러는 양조용 솥을 개조한 것으로, 불꽃과 가스가 벽을 타고 굴뚝으로 흘러나가도록 설계된 벽돌 기초 위에 놓였다. 초기에는 구리가 주재료였으나, 1725년경부터 리벳으로 결합한 철판이 도입되었고, 목재와 주철을 병용한 보일러도 19세기까지 사용되었다.

보일러 형태의 진화

초기 보일러는 효율이 매우 낮아, 물을 끓이는 데 오랜 시간이 걸리고 열의 상당 부분이 굴뚝을 통해 손실되었다. 이를 해결하기 위해 가열 표면적을 넓히는 방향으로 설계가 발전하였고, 그 결과 평평한 표면을 가진 '와곤(Wagon)형' 보일러가 등장하였다. 그러나 와곤형은 구조적으로 취약하여 대기압보다 약간만 높은 압력에도 변형되거나 파열될 위험이 있었다. 이를 극복하기 위해 더 안정적인 원통형 보일러가 채택되었으며, 에번스(Evans)가 도입한 내연통(internal flue) 방식을 통해 가열 표면을 효과적으로 확장할 수 있었다. 트레비식(Trevithick)은 1812년에 길이 30피트, 지름 6피트의 주철 실린더에 내연통을 결합한 보일러를 설계하였다.

다관식 보일러와 수관 보일러

이후 기술 발전의 핵심은 연통(화염관)의 수를 늘리는 것이었다. 조지 스티븐슨(George Stephenson)은 이중 연통 보일러를 설계하였고, 이를 바탕으로 윌리엄 페어바인(William Fairbairn)이 1845년에 개발한 랭커셔(Lancashire) 보일러는 1939년까지 영국 전역에서 표준으로 사용되었다. 또한 마르크 세귄(Marc Seguin)의 실험과 스티븐슨 부자의 협력을 통해 다관(多管) 방식의 실용성이 증명되었으며, 이는 유명한 기관차 로켓(Rocket) 에 적용되어 철도 시대의 문을 열었다.

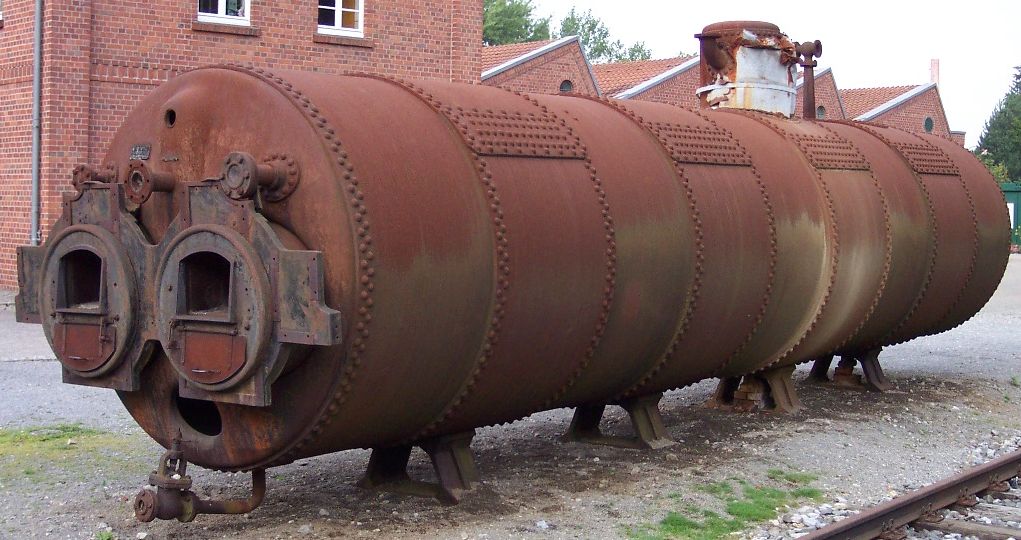

독일의 랭커셔 보일러



한편, 가스가 아닌 물이 관 속을 흐르는 수관(水管) 보일러의 개념도 일찍부터 제기되었다. 그러나 높은 제조 비용, 관의 유지·밀폐 문제, 내부 침전물로 인한 과열 위험 등으로 인해 19세기 후반까지 광범위한 보급에 이르지 못하였다.

열효율의 개선

초기 뉴커먼 엔진의 열효율은 0.5% 미만에 불과하였다. 1774년 스미턴(Smeaton)의 개량으로 효율이 향상되었고, 제임스 와트(James Watt)의 엔진은 열효율 2~3% 수준까지 끌어올렸다. 와트는 고압이 효율 향상에 유리함을 알고 있었으나, 당시 재료의 한계를 고려하여 저압 방식을 선택하였다. 반면 에번스와 트레비식의 고압 엔진은 약 50파운드의 압력에서 작동하며 더 높은 효율을 추구하였다.

코리스 엔진과 전기 시대로의 전환

이후 50년에 걸쳐 고정식 왕복 증기 엔진은 크기·속도·효율 면에서 지속적으로 발전하였다. 1849년 조지 헨리 코리스(George Henry Corliss)가 개발한 코리스(Corliss) 엔진은 기존의 슬라이드 밸브를 대체하는 고속 작동 밸브를 적용하여 미국과 유럽 전역에 보급되었다. 1876년 필라델피아 센테니얼 박람회에 전시된 코리스 엔진은 1,400마력의 출력을 발휘하며 기술적 위업을 과시하였다. 나아가 이 박람회는 증기를 이용한 전기 생산의 실용성을 세계 최초로 선보인 자리이기도 하였다. 이후 증기 압력은 200파운드까지 높아지고 삼중 팽창 엔진이 보편화되었으나, 20세기 초에는 증기 터빈이 이를 대체하며 새로운 시대를 열었다. <끝>
