철도 기관차의 발전: 블루허에서 로켓까지, 그리고 세계 철도망의 탄생



1. 철도 기관차 성공의 세 가지 조건

철도 기관차가 상업적으로 성공하기 위해서는 세 가지 핵심 요소가 갖춰져야 했다. 첫째, 소형 고압 엔진과 보일러의 개발, 둘째, 충분한 철제 레일의 공급, 셋째, 최대한 완만한 경사도의 노반(路盤) 확보였다. 이 세 가지 조건이 모두 갖춰지는 데는 수십 년이 걸렸다.

---

2. 조지 스티븐슨: 자수성가한 공학자의 도전

2.1 블루허 호 — 첫 번째 기관차 (1814)

잉글랜드 북동부 킬링워스 탄광 출신의 조지 스티븐슨(1781~1848)은 선구자 트레비식의 기관차 약점을 면밀히 관찰한 끝에 독자적인 기관차 개발에 착수했다. 1814년 7월 25일 킬링워스에서 시험 운전된 '블루허 호'는 수직으로 배치된 2개의 실린더(직경 8인치, 스트로크 2피트), 각도로 배치된 크랭크 연결봉, 체인으로 연결된 4개의 구동 바퀴를 갖추었다. 배기 증기를 연통 내부 노즐로 전달해 흡입력을 만드는 방식도 채택되었다. 그러나 탄광에서 30대의 화차를 시속 4마일로 견인하는 데는 성공했지만, 운영 비용이 지나치게 높았다.

2.2 저항력 연구 — 경사도의 치명적 영향

스티븐슨은 1818년까지 기관차가 극복해야 할 세 가지 저항 요소를 체계적으로 연구했다. 차축 마찰, 바퀴-레일 간 구름 저항, 경사면에서의 중력이다. 니콜라스 우드(1795~1865)와 함께 진행한 실험에서 결정적 발견이 이루어졌다. 수평 직선 철도의 저항력은 약 10파운드/장톤이었지만, 100피트당 1피트의 경사(약 1%)만 있어도 추가로 22.4파운드/장톤이 필요했다. 즉, 1%의 경사만으로 수평 대비 세 배 이상의 견인력이 요구되었다. 이는 노반을 최대한 평탄하게 건설해야 한다는 스티븐슨의 철학으로 이어졌다.

---

3. 스톡턴-달링턴 철도 (1825): 세계 최초의 공공 증기 철도

1822년 조지 스티븐슨은 달링턴의 석탄 광산과 스톡턴-온-티스 항구를 연결하는 철도 건설에 착수했다. 1825년 10월 27일 개통일에 '로코모션 1호'는 36대의 화차, 약 600명의 승객, 일부 화물을 포함한 90톤을 시속 12마일로 견인했다. 노선에는 여전히 고정 엔진을 사용하는 경사면이 있었고 일부 구간은 말이 사용되었지만, 이는 세계 최초로 공중에 개방된 증기 기관차 운행 철도였다.



개통 당시 저명한 기관사 니콜라스 우드는 저서에 "증기 기관차가 시속 12~20마일로 달리는 것을 본다는 기대는 어리석은 투기"라고 썼다. 그는 1831년 제2판에서 이 구절을 삭제해야 했다.

---

4. 레인힐 시험 (1829): 기관차의 운명을 건 경쟁

4.1 시험의 배경

리버풀-맨체스터 철도가 완성 단계에 접어들자, 후원자들은 철도를 증기 기관차가 끌어야 하는지, 아니면 고정식 엔진과 케이블로 운영해야 하는지 결정해야 했다. 1829년 레인힐 시험은 철도를 위한 최선의 동력 방식을 결정하기 위해 열린 경쟁이었다.

4.2 경쟁 참가자와 결과

약 10개 팀이 지원했지만 실제로 도착한 것은 5팀이었다. 주요 경쟁자는 노벨티(Novelty), 상파레이유(Sans Pareil), 그리고 로켓(Rocket)이었다. 시험은 1829년 10월 6~14일 리버풀 인근 1.75마일 코스에서 진행되었으며, 로켓만이 모든 시험을 성공적으로 완주했다. 13톤 하중을 평균 13.8마일로 견인하고 최대 시속 30마일을 기록했으며, 10월 14일 심사위원단은 £500 상금을 로켓에 수여했다.

4.3 로켓의 혁신 — 다관식 보일러

로켓은 최초의 증기 기관차는 아니었지만, 당시 가장 진보된 기관차로서 여러 혁신을 하나로 결합한 첫 번째 기관차였다. 로켓의 보일러는 직경 3인치 구리관 25개를 통해 뜨거운 가스가 흐르는 다관식(multi-tubular) 구조로, 증기 생성 효율을 크게 높였다. 화실은 물탱크로 둘러싸여 열 보존을 극대화했으며, 배기 증기를 연통으로 배출하는 블라스트파이프도 탑재되었다. 이 보일러 배열은 스티븐슨 이후에도 근본적으로 개선되지 않았다. 로켓과 연료 탱크의 전체 무게는 약 7¼ 톤이었다.

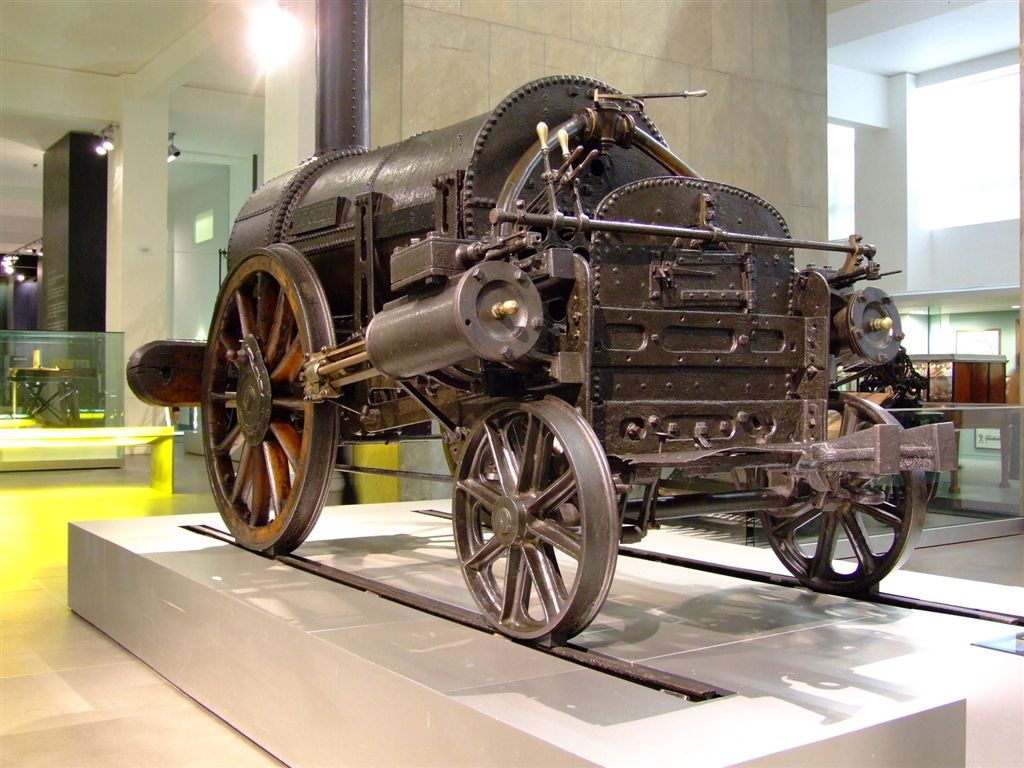

런던 과학 박물관  에 보존된 로켓

---

5. 리버풀-맨체스터 철도 (1830): 현대 철도의 탄생

1830년 개통된 리버풀-맨체스터 철도는 최초의 완전 시간표제 철도 서비스로, 승객과 화물 모두를 증기 기관차만으로 운영한 세계 최초의 도시 간 철도였다.



이 철도는 세계 최초로 증기 동력만 사용한 철도, 최초의 도시 간 철도, 최초의 완전 시간표 철도, 최초의 우편 운반 철도라는 기록을 남겼으며, 개통 당일 최초의 철도 사망 사고도 기록되었다.



건설 과정에는 경이로운 공학적 도전이 수반되었다. 2마일 길이의 올리브 마운트 암반 절개(깊이 최대 80피트), 5마일에 걸친 채트 모스(Chat Moss) 습지 위의 '부유 도로' 건설, 산키 밸리의 9공 아치 고가교 등이 그것이다.

---

6. 궤간 전쟁: 표준 궤간의 확립

철도망이 확장되면서 각 노선의 레일 간격(궤간)이 달라 화물과 승객이 중간에 열차를 갈아타야 하는 문제가 심각해졌다.



세계 표준이 된 4피트 8.5인치(1,435mm) 궤간은 조지 스티븐슨이 1829년 개통한 리버풀-맨체스터 노선에서 유래했으며, 영국산 기관차와 함께 유럽과 미국으로 수출되었다. 브루넬은 그레이트 웨스턴 철도에 7피트 광궤를 채택했고, 수십 년간의 '궤간 전쟁' 끝에 1846년 영국 의회는 표준 궤간을 법제화했다. 그레이트 웨스턴 철도는 1892년 마지막으로 표준 궤간으로 전환되었다.



오늘날 전 세계 철도의 약 55%가 이 표준 궤간을 사용한다. 스페인은 5피트 6인치, 아일랜드는 5피트 3인치, 러시아는 5피트 궤간을 유지하고 있다.

---

7. 레일과 침목의 진화

7.1 T형 레일의 확립

미국의 로버트 L. 스티븐스(1787~1856)는 1830년 영국을 방문하고 귀국한 후 남웨일스 제철소에 T형 단면 레일을 최초로 주문했다. 이 형태는 상단과 하단에 응력을 집중시켜 동일 무게로 더 높은 강도를 실현했다. 오늘날 일부 레일은 기저부 너비 6¼인치, 높이 7½인치에 야드당 155파운드까지 대형화되었으며, 강도와 내구성을 위해 세심하게 압연·열처리된 강철로 제작된다.

7.2 목재 침목의 우월성

초기 철도에는 돌 블록이 레일 지지대로 사용되었지만, 목재 교차 침목(sleeper/crosstie)이 빠르게 우월성을 입증했다. 침목은 레일 간격을 유지하고, 미끄러짐·이동을 방지하며, 침하를 막는 역할을 했다. 특히 고속 열차에는 일정한 탄성이 필요하기 때문에 석재나 콘크리트 고정 지지대가 아닌 탄성 있는 침목이 선호되었다.

---

8. 세계로 퍼진 철도망

레인힐 시험 이후 철도 건설은 전 세계로 확산되었다. 조지 스티븐슨의 성공을 기반으로, 유럽의 초기 철도 장비와 계약은 대부분 영국 출신이었으며, 영국 표준 궤간이 세계 표준으로 자리잡았다. 미국에서는 볼티모어-오하이오 철도가 공학의 실험장이 되었고, 알레게니 산맥을 넘는 포트리지 철도가 놀라운 경사면 시스템으로 화물을 운반했다. 1853년까지 오하이오강 휠링에 도달한 볼티모어-오하이오 철도는 미국 동부와 서부를 연결했다.



철도는 단순한 교통수단을 넘어 국가 경제의 혈관이 되었다. 미국 남북전쟁 직전, 북부의 철도망은 미시시피강 증기선 교역로를 압도하며 북부의 경제적 우위를 결정지었고, 이는 전쟁 결과에도 지대한 영향을 미쳤다.

---

참고문헌

1. Encyclopaedia Britannica. "Liverpool and Manchester Railway." https://www.britannica.com/topic/Liverpool-and-Manchester-Railway
2. Encyclopaedia Britannica. "Standard Gauge." https://www.britannica.com/technology/standard-gauge
3. Science and Industry Museum. "Stephenson's Rocket." https://www.scienceandindustrymuseum.org.uk
4. National Railway Museum. "Stephenson's Rocket, Rainhill and the Rise of the Locomotive." https://www.railwaymuseum.org.uk
5. Wikipedia. "Stephenson's Rocket." https://en.wikipedia.org/wiki/Stephensons_Rocket
6. Network Rail. "George Stephenson (1781–1848)." https://www.networkrail.co.uk
7. Rail Magazine. "Railway 200: The Gauge Wars History and Legacy." https://www.railmagazine.com
8. The Gazette. "The Opening of the Liverpool and Manchester Railway, 1830." https://www.thegazette.co.uk
9. Historic UK. "Rainhill Trials." https://www.historic-uk.com
10. Steam Locomotives. "Rocket, Stephenson's 1829 Rainhill Trials Winner." https://www.steamlocomotives.org
11. University of Warwick. "A Day in History, Wednesday 15th September 1830." https://warwick.ac.uk
