🌉 정원사가 발명한 다리: 철근 콘크리트 교량의 역사

1. 석조 다리의 마지막 정점

콘크리트 시대가 오기 전, 석조 아치 다리는 어디까지 갈 수 있었을까?



18세기 후반 페로네트의 다리에서 석조 구조물은 거의 완벽에 가까워졌다. 20세기 초까지 세계에서 가장 긴 석조 아치 다리는 1864년 완공된 워싱턴 D.C. 캐빈 존 다리(록 크릭 횡단, 워싱턴 수로의 일부)로, 아치 길이 220피트였다.



이후 석조 아치 다리는 거의 건설되지 않았다. 역대 가장 긴 석조 아치는 독일 작센주 플라우엔의 시라강 다리(1903년 완공, 스팬 295피트)로, 이것이 인류가 돌로 쌓을 수 있는 다리의 한계점에 가까웠다.

---

2. 정원사의 발명품 — 조셉 모니에의 우연한 혁신

철근 콘크리트의 역사에서 가장 흥미로운 인물은 조셉 모니에이다. 그는 공학 훈련을 전혀 받지 않은 상업용 정원시설 소유주였다.



1867년, 모니에는 콘크리트에 철망을 내장한 화분(탱크/욕조) 에 대한 특허를 출원했다. 처음엔 단순히 깨지기 쉬운 화분을 튼튼하게 만들려는 시도였지만, 그는 점차 이 원리가 철도 침목, 바닥, 보행교, 아치, 파이프까지 확장될 수 있음을 깨달았다.



여기서 핵심 원리가 탄생한다.

구조물에서 금속은 거의 모든 인장력을, 콘크리트는 대부분의 압축력을 담당한다.



흥미로운 점은, 모니에가 이 분야의 최초가 아니었다는 사실이다. 프랑스인 조셉 람보트(1849년), 영국인 윌리엄 윌킨슨(1855년), 윌리엄 페어바인(1864년)이 모두 그보다 앞서 있었다. 그러나 기술적 훈련이나 경험이 전혀 없던 모니에가, 타고난 직관만으로 철과 콘크리트를 과학적으로 결합해 단일 구조물로 작용하게 만든 최초의 인물로 평가된다. 이후 그의 시스템은 헤네비크(프랑스), 멜란·폰 엠페르거(오스트리아), 랜섬·타처·터너(미국) 등으로 계승되며 확산되었다.

---

3. 의심받던 신소재 — 미국의 초기 콘크리트 교량

미국 공학자들은 처음에 철과 콘크리트의 결합을 의심스러운 눈으로 바라봤다. 특히 얇은 슬래브 형태에서는 더욱 그랬다.

• 1889년: 샌프란시스코 공원, 20피트 스팬 강철 보강 콘크리트 아치(미국 최초)
• 1894년: 아이오와주, 30피트 스팬 중량 차량용 강철 보강 콘크리트 고속도로 교량(미국 최초)

같은 시기 유럽은 한참 앞서 있었다. 스위스에는 이미 128피트 스팬의 모니에 유형 교량이 3개나 있었다. 미국이 30피트로 첫걸음을 떼는 동안, 유럽은 이미 4배 이상 긴 다리를 짓고 있었던 것이다. 이 시기 점차 압연 강철 바가 기존의 철망을 대체하기 시작했다.

---

4. 콘크리트, 신뢰를 얻다 — 로마의 리소르지멘토 다리

1894년 이후, 실험과 경험이 축적되면서 강철 콘크리트에 대한 신뢰가 점차 쌓였다. 그 정점이 1911년 로마에서 나왔다.



리소르지멘토 다리는 테베레강을 단일 아치로 건너는 역사상 최초의 다리였다(스팬 328피트/100m, 높이 약 33피트/10m). 완공 후 받은 강도 테스트는 인상적이다.

1,100명의 병사가 급행으로 다리를 건넜고, 15톤짜리 도로 롤러 3대가 나란히 앞뒤로 다리를 건넜다.
최대 변형은 약 1/10인치였으며 진동은 미미했다.



이 다리는 몇 년간 세계에서 가장 긴 석조 아치 다리(콘크리트임에도 이렇게 분류됨)였다. 이후 20년간 공학자들, 특히 유럽 대륙의 공학자들은 강철 보강 콘크리트의 가능성에 대해 폭발적으로 학습했다. 핵심 발전은 더 높은 인장강도의 밀도 높은 콘크리트 제조 기술과, 강철 보강재의 사전 인장(프리스트레스) 개념이었다.



프리스트레스 콘크리트의 개념은 1872년 미국의 P.H. Jackson이 처음 착상했고, 이후 미국과 유럽에서 발전을 거듭했다. 사전 인장은 인장력이 해제될 때 콘크리트를 인공적으로 사전 압축시켜, 굳음 수축·온도 변화·하중으로 인한 인장 응력을 상쇄하는 효과를 준다.

---

5. 가장 대담한 콘크리트 다리 — 플루가스텔 (1930년)

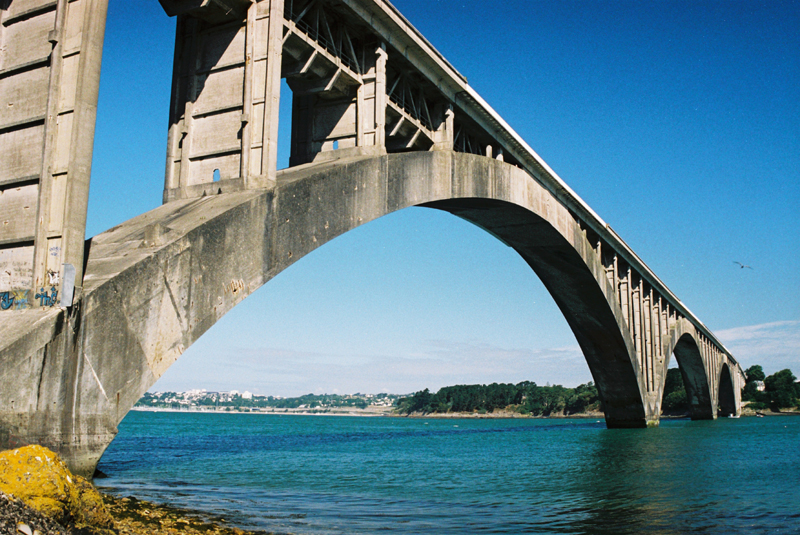

콘크리트 다리 역사의 정점은 프랑스 브레스트 항구 근처, 엘론강을 가로지르는 플루가스텔(알베르-루프) 다리이다. 설계자는 E. 프레시네(앞서 언급한 프리스트레스 콘크리트의 핵심 인물 중 한 명, 1940년 프레시네 시스템을 발표)였다.

By Toberne - Own work, Public Domain, https://commons.wikimedia.org/w/index.php?curid=7762930



📐 구조 사양

항목	내용
구성	612피트 아치 3개
완공 연도	1930년
기록	당시 콘크리트 아치 중 세계 최장(현재는 스페인·스웨덴에 각 1개만 더 길다)
용도	단선 철도 + 26.2피트 폭 도로
조수차	26피트



🏗️ 셀룰러 구조 — 속이 빈 아치

플루가스텔의 아치는 세포(cellular) 구조로 건설되었다. 하부 슬래브(인트라도스)와 상부 슬래브(엑스트라도스) 사이에 네 개의 수직 벽이 두 슬래브를 연결하며, 이 중 가장 바깥쪽 벽이 아치 면을 형성한다. 아치 자체는 콘크리트로 만들어졌고, 강철 보강재는 굳음 수축 등 2차 응력에 대응하기 위해 상대적으로 적은 양만 사용되었다.



🚢 바지선에 실려 강을 건넌 교각

가장 인상적인 시공 디테일은 교각 상단부이다. 약 22피트 높이, 52피트 너비의 거의 곡선형 V자 모양 우산형 캔틸레버 섹션은 육상에서 사전 제작된 후, 두 개의 대형 바지선에 실려 운반되어 저수위 시 교각 상단에 고정되었다. 이 V자형 구조물은 양쪽의 두 아치를 지지하며 각 아치의 첫 부분을 형성한다.



🏗️ 4단계 콘크리트 타설과 케이블웨이

콘크리트 형틀을 지지하는 아치 중심부(지지 프레임)는 거의 전부 목재로 제작되었고, 끝부분은 수평 추력을 견디기 위해 케이블로 연결되었다. 이 구조물은 세 개의 아치에 순차적으로 재사용되었다.



콘크리트 타설은 4단계로 진행되었다.

1단계: 내측 슬래브
2단계: 네 수직 벽 중 두 개
3단계: 나머지 두 수직 벽
4단계: 외측 슬래브



외측 슬래브 타설 후 매우 짧은 시간 내에 중심부를 분리해 다음 스팬으로 이동시켰다. 건설 자재는 강 양쪽 은행 사이 약 250피트 상공에 설치된 약 반 마일 길이의 쌍둥이 케이블웨이로 운반되었다.

---

6. 60년의 비교 — 플루가스텔 vs. 이즈 다리

이 글에서 가장 흥미로운 대목은, 플루가스텔의 공학자가 직면한 문제를 60년 전 이즈가 미시시피강에서 해결해야 했던 문제와 직접 비교한 부분이다.

항목	이즈 다리 (1870년대)	플루가스텔 다리 (1930년)
강 차단 가능 여부	불가능 (미시시피강)	불가능 (브레스트 항구, 통행 빈번)
시공 방식	캔틸레버 + 인력	중심부(centering) + 케이블웨이·디젤·전기·콘크리트 믹서·전화기
중심부 상승 높이	약 43피트	약 10피트
교통량(다리 위/아래)	-	더 가벼움
기초 문제	복잡	훨씬 단순
아치 길이	약간 더 짧음	약간 더 길음

"Eads는 중심부를 사용할 수 없었으며, 대신 각 기둥에서 아치를 캔틸레버 방식으로 건설해야 했다.
그는 바지선에서 크레인으로 분리된 부분을 들어 올리는 데 손힘만을 사용했다."



60년의 시간 차이는 단순히 "더 좋은 재료"의 차이가 아니라, 케이블웨이, 디젤 엔진, 전기 동력, 콘크리트 믹서, 전화 통신이라는 완전히 새로운 시공 생태계의 등장을 의미했다.

---

7. 콘크리트의 또 다른 미래 — 마이아르의 슬래브

스위스의 로버트 마이아르(1872~1940) 는 강철 보강 콘크리트의 또 다른 가능성을 열었다. 1900년, 그는 지지 보(beam)를 생략하고 슬래브 자체를 활성 지지 구조 요소로 사용하는 새로운 원리를 개발했다.



이 "활성 지지 콘크리트 슬래브 바닥"은 비지지 벽을 가진 건물에 적합했으며, 슬래브를 층별로 캔틸레버로 연장해 커튼월을 지지할 수 있었다. 미국에서는 C. A. P. 터너가 1906년 미네아폴리스의 존슨-보비 건물에 이 구조를 적용했고, 특히 지붕 설계에서 널리 사용되었다.



다만, 미국 공학자들은 이 원리를 교량 건설에 적용하는 데는 늦었다. 그 이유로 제시된 것은 미국이 유럽보다 노동 비용이 높고 재료(목재 등)가 더 풍부했기 때문이라는 분석이다. 즉, 콘크리트 절약형 기술의 채택 속도는 기술력이 아니라 각 나라의 노동력-재료 가격 구조에 의해 결정되었던 것이다.

---

8. 콘크리트 교량 발전 연표

연도	사건
1864년	캐빈 존 다리(워싱턴), 세계 최장 석조 아치(220피트)
1867년	모니에, 철망 콘크리트 특허
1870년	반느 수로교(파리), 초기 대규모 콘크리트 다리
1889년	미국 최초 강철 보강 콘크리트 아치(샌프란시스코)
1894년	미국 최초 중량차량용 콘크리트 교량(아이오와)
1900년	마이아르, 무량판 슬래브 구조 원리 개발
1903년	시라강 다리(독일), 역대 최장 석조 아치(295피트)
1906년	터너, 미네아폴리스에 슬래브 구조 적용
1911년	리소르지멘토 다리(로마), 단일 아치로 테베레강 횡단
1930년	플루가스텔 다리(프랑스), 612피트 콘크리트 아치 3연
1940년	프레시네, 프리스트레스 콘크리트 시스템 발표

---

마치며

철근 콘크리트 교량의 역사는 한 정원사의 화분에서 시작해, 세계에서 가장 대담한 콘크리트 아치까지 이어진 60여 년의 여정이다. 같은 종류의 문제(차단할 수 없는 강, 부족한 기초 조건)에 직면했던 이즈와 플루가스텔의 공학자들을 비교해보면, 진정한 혁신은 재료 자체보다 그 재료를 다루는 도구와 생태계의 발전에서 나온다는 사실을 깨닫게 된다.

---
