관성항법 시스템 — 로켓이 스스로 길을 찾는 원리

1. 항법의 개념과 역사적 뿌리

항법(navigation)은 이동하는 물체가 자신의 현재 위치, 속도, 진행 방향을 결정하는 기술이다. 고대 선원들이 사용한 추측 항법(dead reckoning)은 출발 위치와 속도를 알면 일정 시간 후의 위치를 추정할 수 있다는 단순한 원리에 기반한다. 이 추정을 반복함으로써 목적지까지의 항로를 스스로 파악하는 것이다.



우주로켓의 항법은 이와 동일한 원리를 3차원 공간에 적용한 것이다. 다만 속도가 비교할 수 없을 만큼 빠르고, 위치와 속도뿐 아니라 기체의 자세(attitude)까지 실시간으로 결정해야 한다는 점에서 훨씬 복잡하다. 현대 우주로켓의 관성항법 시스템은 관성 센서, 계측 기기, 항법 계산 소프트웨어의 세 요소로 구성된다.

---

2. 관성 센서 유닛 (IMU)

관성항법의 핵심 하드웨어는 관성 센서 유닛(IMU, Inertial Measurement Unit)이다. IMU는 3차원 직교 좌표계의 3축 각각에 대응하는 가속도계 3개와 자이로스코프 3개로 구성된다.



● 가속도계(accelerometer)는 뉴턴의 관성 법칙을 이용한 센서로, 로켓 기체가 받는 가속도를 측정한다. 단, 이 측정에는 중요한 제약이 있다. 가속도계는 엔진 추력이나 공기력처럼 접촉력에 의한 가속도만 측정할 수 있으며, 중력에 의한 가속도는 측정할 수 없다.



● 자이로스코프(gyroscope)는 회전하는 팽이의 역학적 성질을 이용하여 기체의 자세 각도와 각속도를 계측한다. 3축 자이로스코프가 기체의 회전 운동을 감지함으로써 현재 기체가 어느 방향을 향하고 있는지를 결정한다.

---

3. 가속도계가 중력을 측정하지 못하는 이유

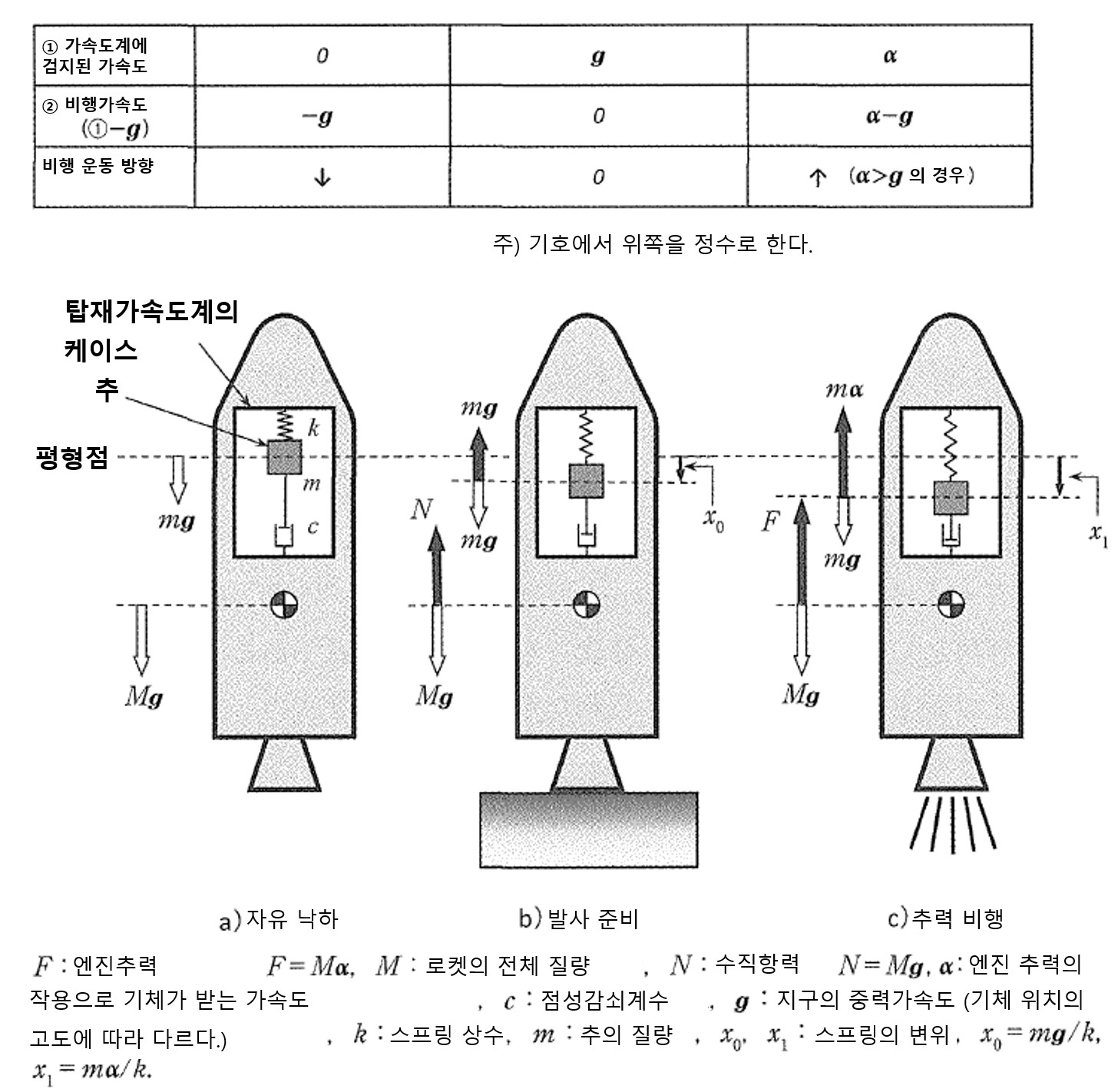

가속도계가 중력을 측정할 수 없다는 사실은 직관적으로 이해하기 어렵지만, 물리적으로 명확한 이유가 있다. 세 가지 상황을 비교하면 이해가 쉽다.



자유 낙하하는 로켓의 경우, 기체 전체와 가속도계 내부의 추 모두에 중력이 동일하게 작용한다. 기체와 추가 완전히 같은 가속도로 움직이므로 양자 사이에 상대적 변위가 발생하지 않는다. 따라서 가속도계는 아무것도 측정하지 못한다.



발사대 위에 정지한 로켓의 경우, 기체는 정지해 있지만 발사대의 수직 항력이 기체 구조를 통해 가속도계 하우징에 전달된다. 반면 내부의 추는 관성에 의해 하우징의 움직임에 즉각 반응하지 않는다. 이 차이 때문에 가속도계는 위쪽 방향으로 +g의 가속도를 측정한다. 지상에서 가속도계가 +g를 읽는 것은 실제로 위로 가속되기 때문이 아니라, 수직 항력이 추를 밀어 올리려는 효과를 감지하기 때문이다.



엔진을 점화하여 상승하는 로켓의 경우, 엔진 추력이 기체 구조를 통해 가속도계 하우징을 밀어 올린다. 내부의 추는 관성으로 인해 즉각 따라오지 않으므로 하우징과 추 사이에 상대적 변위가 발생한다. 이 변위가 가속도 α로 측정된다. 그러나 실제 기체의 상승 가속도는 중력을 감안한 (α - g)이다.



이 차이를 고전역학의 언어로 정리하면 다음과 같다. 엔진 추력은 기체 구조를 통해 전달되는 접촉력으로, 가속도계의 추에는 직접 작용하지 않는다. 반면 중력은 원격 작용으로 기체의 모든 부분과 추에 동시에, 동일하게 작용한다. 따라서 중력 하에서는 기체와 추 사이에 상대 운동이 발생하지 않아 가속도계로 감지할 수 없다.

---

4. 항법 방정식과 위치 계산

가속도계가 측정한 값에는 중력 성분이 빠져 있으므로, 탑재 컴퓨터가 이를 보완해야 한다. 관성 좌표계에서 로켓 기체의 전 가속도는 다음 방정식으로 표현된다.

$$\frac{d^2 r}{dt^2} = \alpha + g$$

여기서 $r$은 기체의 위치 벡터, $\alpha$는 가속도계가 측정한 가속도 벡터(중력 제외), $g$는 탑재 컴퓨터에 저장된 지구 중력 퍼텐셜 모델로 계산한 중력 가속도 벡터이다.



항법 계산의 순서는 다음과 같다. 먼저 가속도계 측정값 α에 계산된 중력 가속도 g를 더하여 전 가속도를 구한다. 이를 시간에 대해 적분하면 현재 속도를 얻고, 다시 적분하면 현재 위치가 결정된다. 이 계산을 매 순간 반복함으로써 로켓의 궤적이 연속적으로 추적된다. 이것이 추측 항법의 디지털 구현이다.

---

5. 가속도계 기술의 발전

초기 로켓에서 사용된 질량-스프링 방식 가속도계는 추가 스프링에 연결되어 있어 가속도에 의한 추의 변위를 스프링 신장으로 측정하는 원시적 방식이었다. 이후 다양한 방식으로 발전했다. 이동한 추를 강제로 원위치로 복원하면서 소모되는 전류를 측정하는 재평형(force-rebalance) 방식, 스프링 대신 진자를 활용하는 방식이 개발되었다. 변위 측정에는 변위 게이지, 압전 소자, 정전 용량 변화 등이 활용된다. 현재는 마이크로미터 수준의 미세 구조를 실리콘 기판에 집적한 MEMS 가속도계가 소형·경량·저전력이라는 장점으로 널리 사용된다.

---

6. 요약

구성 요소	기능	측정 가능	측정 불가
가속도계 (3축)	비중력 가속도 측정	엔진 추력, 공기력에 의한 가속도	중력 가속도
자이로스코프 (3축)	자세 및 각속도 측정	기체 회전 운동	—
탑재 컴퓨터	항법 방정식 계산	속도·위치 적분 계산	—
중력 모델	중력 가속도 계산	위치 기반 중력 보정	—



관성항법은 외부 신호 없이 로켓 스스로 매 순간 자신의 위치와 속도를 결정하는 자율 항법의 핵심이다. 뉴턴의 운동 법칙이라는 300년 전의 원리가 소형 전자 센서와 디지털 컴퓨터를 만나, 위성을 우주 궤도에 정확히 투입하는 현대 기술의 근간이 되고 있다. <끝>
