연구 현장과 강의실에서 데이터를 분석하고 시각화하는 일은 과학과 공학의 핵심 작업이다. 상용 소프트웨어인 MATLAB이나 Origin은 강력하지만 높은 라이선스 비용이 부담이 된다. LabPlot은 이 공백을 채우는 무료 오픈소스 솔루션으로, Windows·macOS·Linux 모든 플랫폼에서 동일하게 작동하며 연구원·엔지니어·학생 모두가 비용 부담 없이 전문적인 수준의 데이터 분석과 그래프 작성을 할 수 있게 해준다.
1. 핵심 기능
데이터 시각화 및 플로팅
LabPlot의 가장 직관적인 기능은 고품질 그래프 생성이다. 몇 번의 클릭만으로 산포도, 꺾은선 그래프, 히스토그램, 열지도 등 다양한 형태의 플롯을 만들 수 있다. 과학 논문 수준의 출판 품질을 목표로 설계되었으며, 다양한 과학적 색상 맵과 플롯 템플릿, 테마를 지원한다. 특히 수식이 포함된 레이블 작성을 위해 LaTeX 구문을 직접 지원한다는 점이 눈에 띈다. 논문에 실릴 그래프의 축 레이블이나 범례에 수식을 그대로 표현할 수 있어, 별도의 벡터 편집 작업 없이 출판 수준의 그래프를 완성할 수 있다.
데이터 분석 및 통계

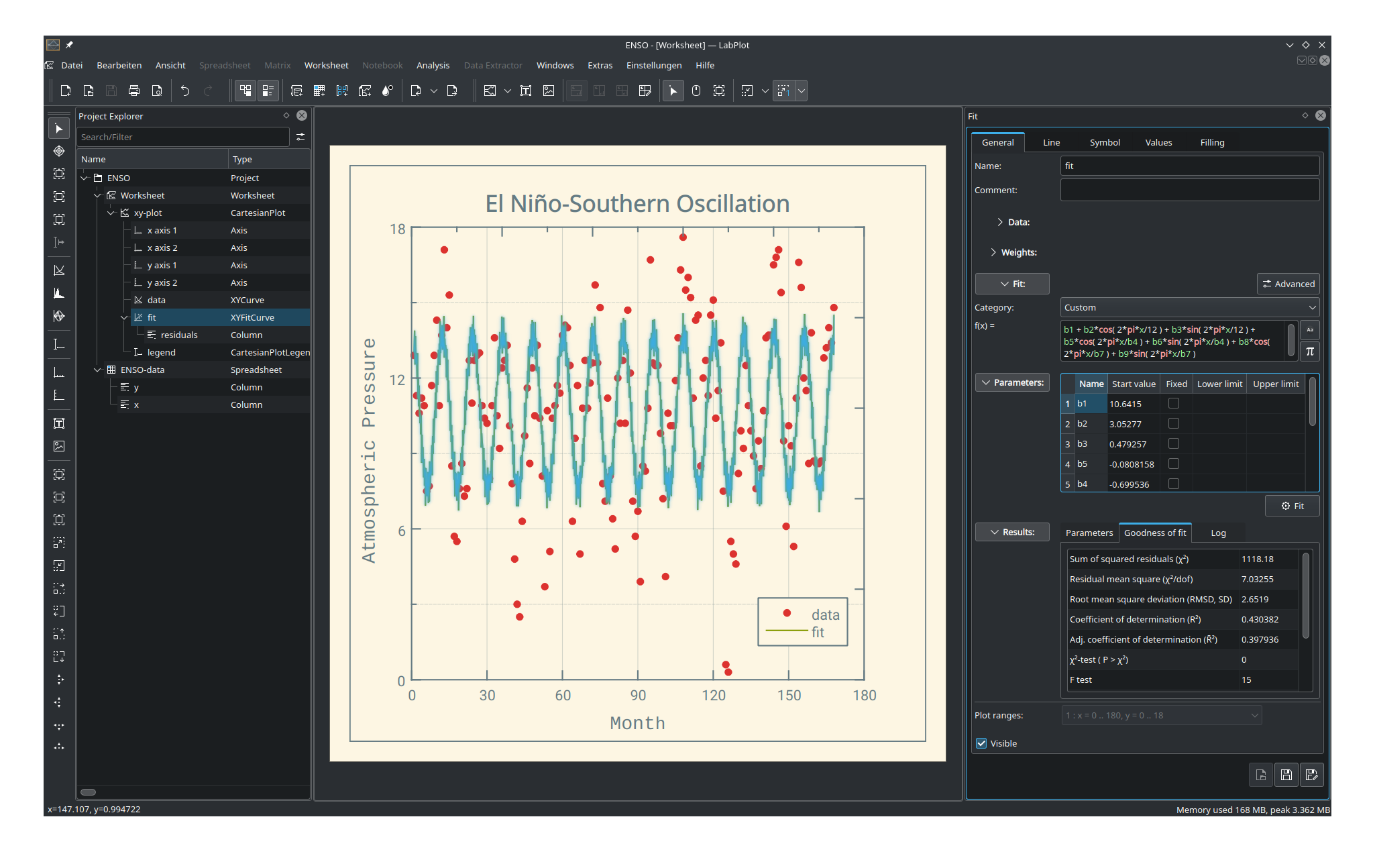

단순한 시각화를 넘어 신뢰할 수 있는 분석 도구를 내장하고 있다. 선형·비선형 회귀 분석, 곡선 피팅(Curve Fitting), 피크 피팅(Peak Fitting), 기초 통계 분석, 푸리에 변환(Fourier Transform) 등이 GUI 환경에서 바로 실행된다. 실험 데이터의 경향성 분석이나 신호 처리 작업을 별도의 코딩 없이 수행할 수 있다는 것이 비전문 프로그래머에게 특히 유용하다.
대화형 연산 노트북
Python·R·Julia 등 주요 과학 연산 언어를 지원하는 대화형 노트북 환경을 내장하고 있다. Jupyter Notebook과 유사한 방식으로 코드 셀을 실행하고 결과를 바로 확인할 수 있어, 고급 사용자는 스크립트 기반의 정밀한 분석과 GUI 시각화를 한 환경 안에서 함께 사용할 수 있다.
광범위한 데이터 형식 지원
데이터 호환성은 실무에서 가장 현실적인 문제 중 하나다. LabPlot은 CSV, Excel(xlsx), JSON, MATLAB, Origin, SAS, SPSS, SQL 등 과학·통계·공학 현장에서 쓰이는 주요 형식의 가져오기와 내보내기를 모두 지원한다. 기존 분석 환경에서 생성된 데이터를 그대로 불러오거나, LabPlot에서 작업한 결과를 다른 도구로 넘기는 과정이 매끄럽다.
플롯 디지타이저
논문이나 보고서에 인쇄된 그래프 이미지에서 수치 데이터를 역추출하는 플롯 디지타이저(Plot Digitizer) 기능은 독보적인 강점 중 하나다. 이미지를 불러와 축의 기준점을 지정하면 그래프 위의 데이터 포인트를 클릭해 수치로 변환할 수 있다. 디지털 원본 데이터가 없는 오래된 문헌의 결과를 현재 분석에 활용해야 할 때 매우 유용하다.
실시간 데이터 지원
센서나 측정 장비로부터 실시간으로 유입되는 데이터를 연속적으로 가져와 분석하고 시각화하는 기능도 제공한다. 실험실 환경에서 측정 중인 데이터를 실시간으로 모니터링하거나, IoT 기기와 연계한 데이터 수집 작업에 활용할 수 있다.
2. 주요 활용 분야
LabPlot은 특정 분야에 국한되지 않고 데이터를 다루는 모든 영역에서 활용된다. 과학 및 공학 교육 현장에서는 비용 부담 없이 전문 도구를 학생들에게 제공할 수 있고, 연구 현장에서는 실험 데이터의 분석과 논문 수준의 그래프 생성을 한 도구에서 처리할 수 있다. 엔지니어링 분야에서는 측정 데이터의 통계 분석과 모델 피팅에 실용적으로 활용된다.
LabPlot은 비용 없이 사용할 수 있다는 점만으로도 충분히 주목할 만하지만, 기능의 폭과 완성도 면에서도 상용 소프트웨어에 결코 뒤지지 않는다. 특히 LaTeX 레이블 지원, 플롯 디지타이저, 다양한 프로그래밍 언어 노트북의 조합은 과학 논문 작성 워크플로우에 잘 맞는다. 자세한 정보와 다운로드는 공식 웹사이트 labplot.org에서 확인할 수 있다.
LabPlot – Scientific plotting and data analysis
In many cases, importing data into LabPlot for further analysis and visualization is the first step in the application: LabPlot supports many different formats (CSV, Origin, SAS, Stata, SPSS, MATLAB, SQL, JSON, binary, OpenDocument Spreadsheets (ods), Exce
labplot.org
