화약류 양거리 계산 및 방호벽 계산 요약

1. 양거리(Quantity-Distance, Q-D) 개요

양거리(Q-D)란 폭발물의 양(quantity)과 안전 이격거리(distance) 사이의 관계를 정의하는 안전 기준이다. 화약류가 폭발할 때 발생하는 위험(폭풍압, 파편, 지진동 등)으로부터 사람과 시설을 보호하기 위해 저장량에 따른 최소 안전거리를 산출한다.

---

2. 기본 양거리 공식

$$D = K \times W^{1/3}$$

기호	의미
$D$	안전 이격거리 (m 또는 ft)
$K$	거리 계수 (위험 등급, 보호 대상에 따라 다름)
$W$	TNT 등가 순폭약량 (kg 또는 lb)
$W^{1/3}$	세제곱근 — 폭발 에너지의 3차원 전파를 반영

---

3. K값 (거리 계수)

보호 대상과 위험 유형에 따라 K값이 달라진다.

보호 대상	K값 (미국 DoD 기준 예시)
유인 건물 (거주지 등)	44 ~ 56
탄약 저장고 간	9 ~ 18
공공도로	22 ~ 44
내부 격리 거리	6 ~ 9

K값은 국가별 법령 및 기준(미국 DoD 6055.09, NATO AASTP, 한국 화약류 관리법 등)에 따라 상이하다.

---

4. 순폭약량(NET Explosive Weight, NEW) 산출

$W$는 단순 중량이 아니라 TNT 등가량으로 환산한다.
$$W_{NEW} = \text{실제 화약량} \times \text{TNT 등가계수}$$

화약류 종류	TNT 등가계수
C-4	1.34
흑색화약	0.55
TNT	1.00

---

5. 양거리 계산 예시

조건: TNT 1,000 kg 저장, 유인 건물 보호 ($K = 44$)
$$D = 44 \times (1000)^{1/3} = 44 \times 10 = 440 \text{ m}$$
→ 유인 건물까지 최소 440 m 이격 필요

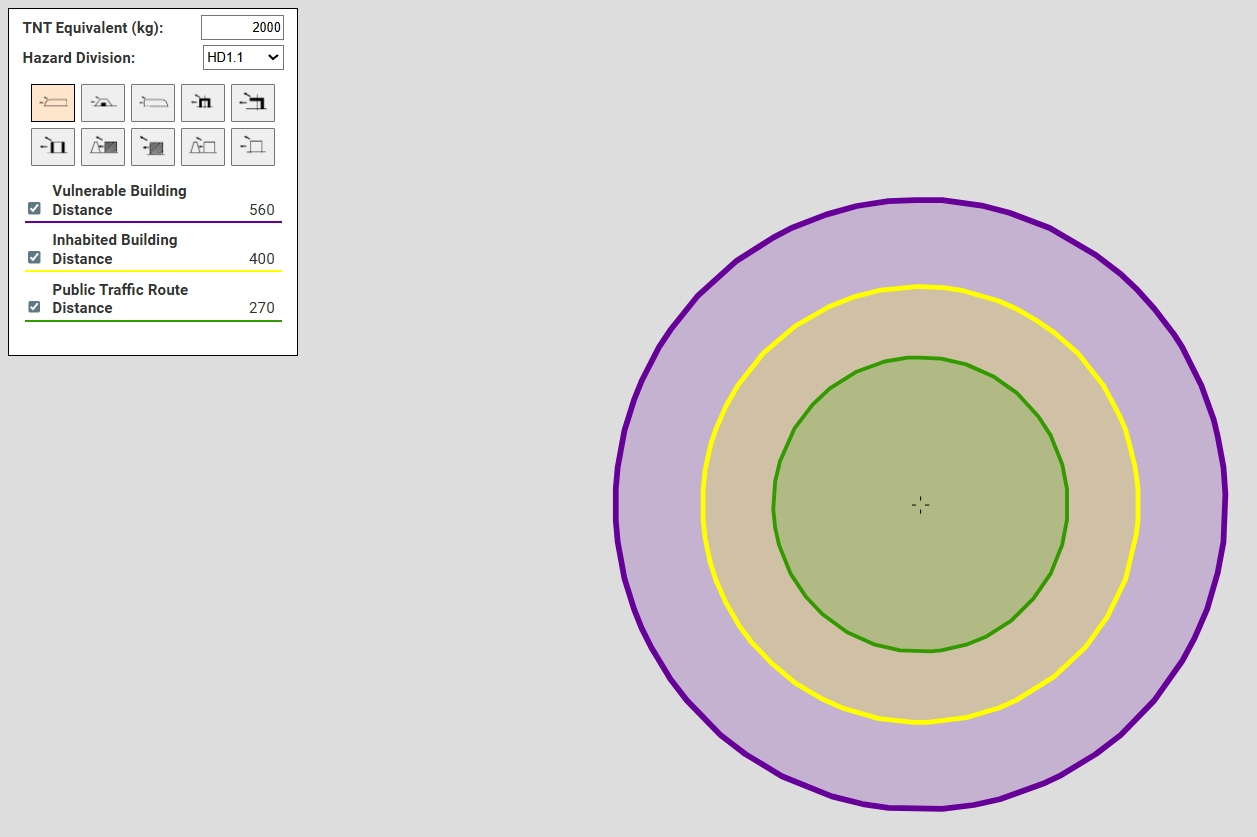

UN SaferGuard Quantity-Distance Map

UN SaferGuard Quantity-Distance Map



---

6. 방호벽(Barricade) 개요

방호벽은 폭발 시 폭풍압(Blast)과 파편(Fragment)을 차단하여 안전거리를 단축할 수 있게 해주는 구조물이다. 방호벽이 유효하게 설치된 경우 양거리를 약 40% 단축 (비방호 거리의 약 60% 적용)할 수 있다.

---

7. 방호벽 적용 공식

● 비방호(Unbarricaded)
$$D = K \times W^{1/3}$$

● 방호(Barricaded)
$$D_b = K_b \times W^{1/3}$$
여기서 방호벽 적용 시 K값은 다음과 같이 축소된다.
$$K_b = K \times 0.6$$

---

8. K값 비교표

보호 대상	비방호 $K$	방호 $K_b$
유인 건물	44	26.4
공공도로	22	13.2
탄약고 간 거리	18	10.8
내부 격리	9	6.0

---

9. 방호벽 유효 조건

방호벽으로 인정받으려면 아래 조건을 모두 충족해야 합니다.

① 높이 조건

$$H_{벽} \geq H_{저장시설} + 0.9 \text{ m}$$

② 너비 조건

방호벽이 보호 대상의 전체 측면을 가려야 하며, 좌우 양쪽으로 저장소보다 넓게 뻗어야 합니다.

③ 구조 강도 조건

방호벽 종류	최소 두께
토사(Earth)	1.8 m (6 ft) 이상
콘크리트	0.3 m (1 ft) 이상 (무근 기준)

④ 위치 조건

방호벽은 폭발원과 보호 대상 사이에 위치해야 하며, 폭발원에 근접 설치할수록 효과적이다.

종류	장점	단점
토사 방호벽	시공 용이, 비용 저렴, 흡수력 우수	넓은 부지 필요, 침식 우려
콘크리트 방호벽	좁은 공간에 적용 가능, 내구성 우수	파편 2차 위험, 비용 높음
강재(Steel) 방호벽	조립식으로 이동 가능	파편 위험, 비용 높음
복합형	토사+콘크리트 병행으로 효과 극대화	시공 복잡

일반적으로 토사 방호벽이 가장 권장됩니다 (파편 2차 위험 없음).

---

11. 방호벽 적용 계산 예시

조건: TNT 1,000 kg 저장, 유인 건물 보호, 토사 방호벽 설치 ($K = 44$)

● 비방호 시:
$$D = 44 \times (1000)^{1/3} = 44 \times 10 = 440 \text{ m}$$

● 방호벽 적용 시:
$$D_b = 44 \times 0.6 \times (1000)^{1/3} = 26.4 \times 10 = 264 \text{ m}$$
→ 방호벽 설치로 440 m → 264 m 단축 (176 m 절감, 약 40% 감소)

---

12. 방호벽이 적용되지 않는 경우

• 방호벽 높이·너비 기준 미달
• 방호벽에 개구부(문, 창 등)가 있어 폭풍파가 통과하는 경우
• 폭발원과 방호벽 사이 거리가 너무 가까워 방호벽 자체가 파괴될 우려
• 지진동(Ground Shock) 위험 — 방호벽은 지진동에 효과 없음

---

13. 한국 법령 기준

한국에서는 「총포·도검·화약류 등의 안전관리에 관한 법률 시행규칙」 및 「화약류 안전관리에 관한 규정」 에 따라 양거리 및 방호벽 기준이 규정되어 있으며, 산업통상자원부 및 경찰청 고시를 함께 확인해야 합니다. <끝>
