METAL-CASE 1.0 - 금속 압력용기의 파열압력 계산

💡 프로그램 개요 및 개발 목적

본 프로그램은 기계공학의 핵심인 고체역학(Mechanics of Materials) 이론을 실무에 즉시 적용할 수 있도록 시각화한 파이썬 기반의 스마트 해석 툴입니다.



화학 플랜트의 고압 배관, 유압 실린더, 배터리 케이스 및 가스 저장 용기 등 다양한 산업군에서 쓰이는 원통형 압력 용기의 구조적  건전성을 사전에 검토하기 위해 개발되었습니다. 복잡한 수치 계산을 GUI(그래픽 사용자 인터페이스) 환경으로 자동화하여, 설계자가 치수와 압력 조건에 따른 위험도를 직관적으로 판단할 수 있도록 돕습니다.

---

🔬 핵심 공학 이론 및 연산 매커니즘

이 프로그램이 단순한 계산기를 넘어 전문적인 '해석 툴'로 작동하는 이유는 내부적으로 엄밀한 고체역학적 수식을 분기 처리하기 때문입니다.

1️⃣ 박막(Thin) vs 후막(Thick) 원통의 지능적 자동 판별

압력 용기는 두께에 따라 내부 응력의 분포가 완전히 달라집니다. 본 프로그램은 사용자가 입력한 두께($t$)와 내경($d_i$)의 비율을 계산하여 연산 알고리즘을 스스로 선택합니다.

• 박막 원통 ($t / d_i < 0.1$): 벽면 두께 전반에 걸쳐 응력이 균일하다고 가정하는 단순 박막 이론을 적용합니다.
• 후막 원통 ($t / d_i \geq 0.1$): 두께 방향으로 응력의 구배(Gradient)가 발생하므로, 내벽에서 응력이 최대가 되고 외벽으로 갈수록 감소하는 실제 물리 현상을 반영하기 위해 라메의 공식(Lamé's Equations)을 적용합니다.

2️⃣ 3축 응력을 고려한 폰 미세스(Von Mises) 등가 응력 산출

압력 용기는 원주 방향으로 늘어나려는 원주 응력(Hoop Stress), 길이 방향으로 늘어나려는 축 응력(Longitudinal Stress), 그리고 압축을 받는 반경 응력(Radial Stress)이 동시에 작용하는 대표적인 3축 응력 상태에 놓입니다.

• 프로그램은 이 3가지 주응력을 모두 합성하여 다축 응력 상태에서의 파손 유무를 판단하는 '폰 미세스 등가 응력'을 도출합니다.
• 이는 복잡한 응력 상태를 단일 스칼라 값으로 변환하여 재료의 순수 인장 시험 데이터(항복 강도)와 직접 비교할 수 있게 해주는 가장 신뢰도 높은 파손 이론입니다.

3️⃣ 배로우 공식(Barlow's Formula)을 통한 한계 파열 압력 예측

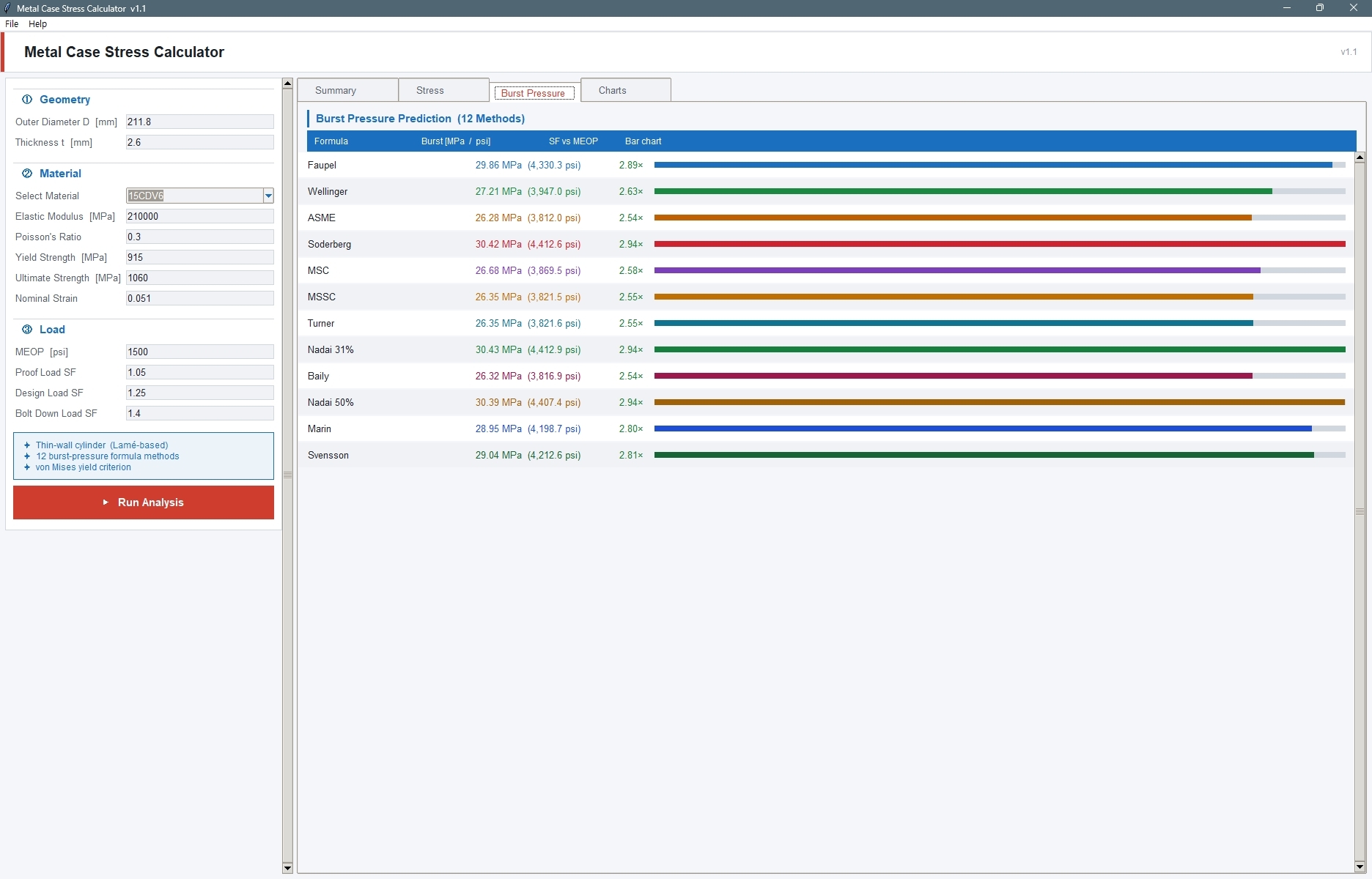

안전한 운전 압력뿐만 아니라, 극단적인 상황에서 용기가 파열되는 최소 파열 압력(Burst Pressure)을 배로우 공식을 통해 예측합니다. 이를 통해 설계자는 시스템의 최대 허용 압력(MAOP)을 설정하는 가이드라인을 얻을 수 있습니다.

---

🖥️ 소프트웨어 아키텍처 및 UI/UX 특징

• 구조 해석의 대중화 (Tkinter GUI): 리눅스, 윈도우, 맥 어디서나 별도의 무거운 상용 프로그램 설치 없이 가볍고 빠르게 구동됩니다.

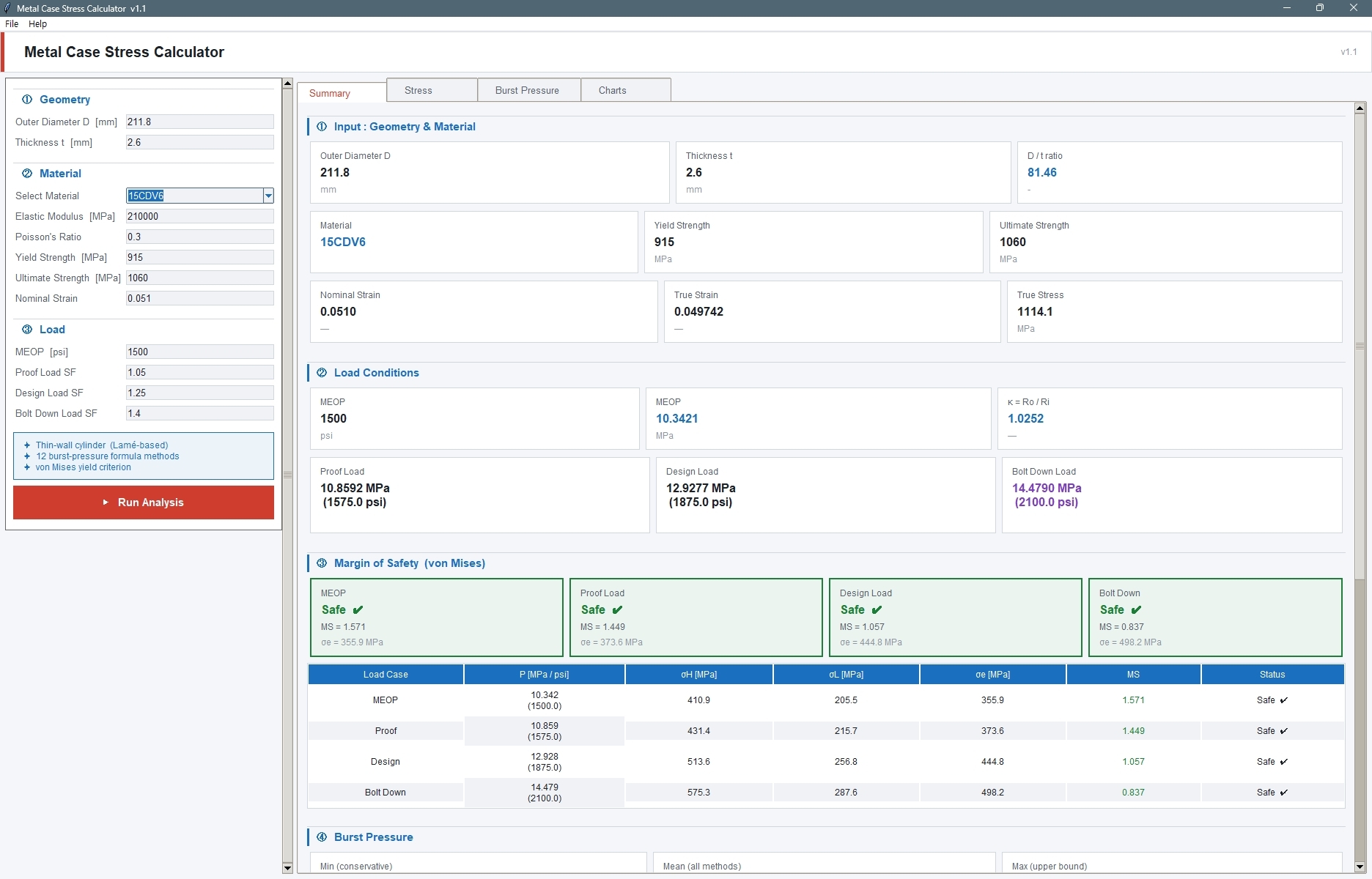

• 사용자 친화적 라이트(Light) 테마: 가독성을 최우선으로 고려한 모던한 컬러 팔레트를 채택했습니다. 결과 데이터의 위험도에 따라 안전 계수가 1.0 미만일 경우 폰트가 적색(Danger)으로 자동 변환되는 시각적 경고 시스템을 갖추고 있습니다.

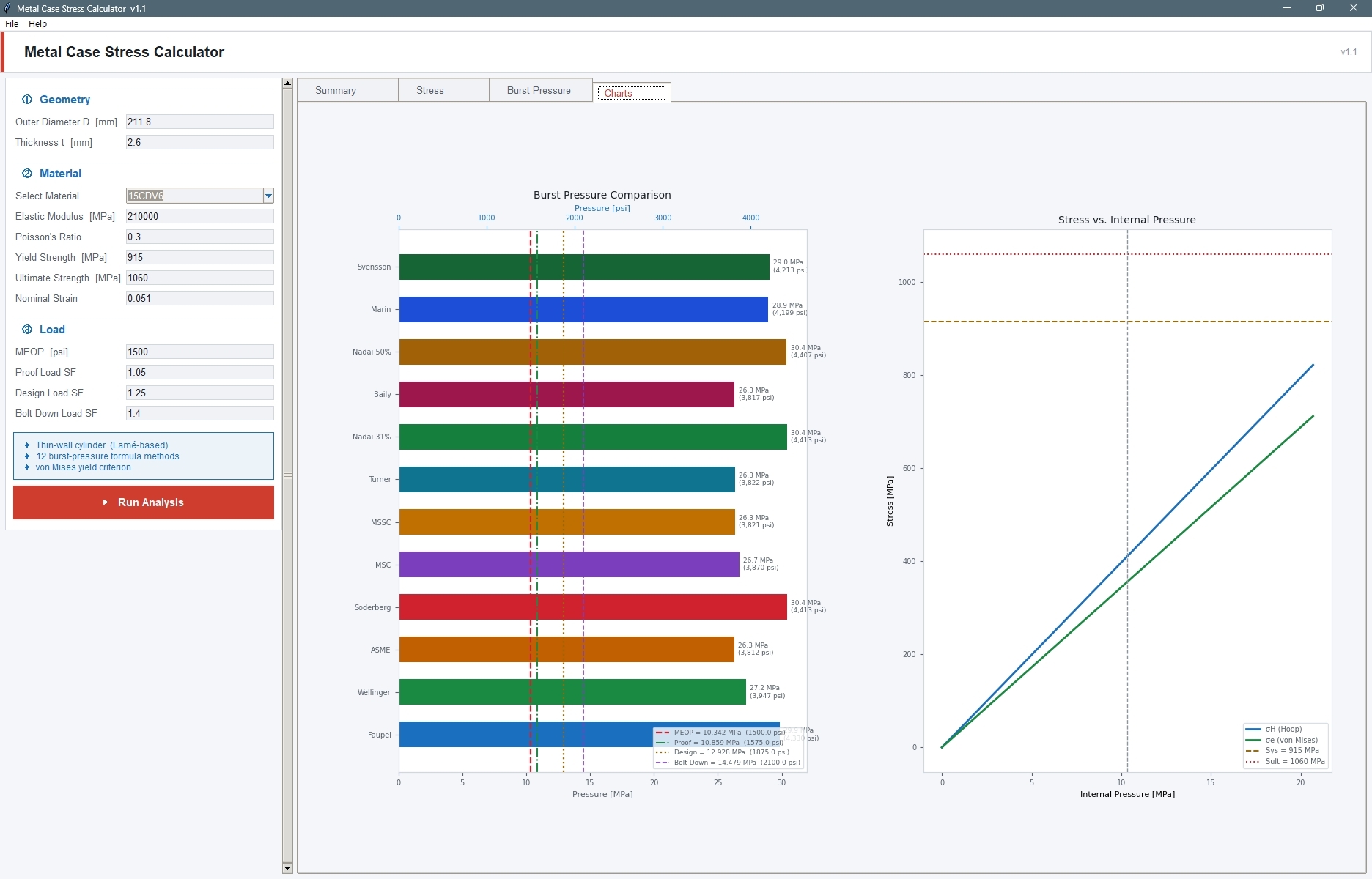

• 실시간 차트 동기화 (Matplotlib Intergration): 연산 버튼을 누르는 즉시 생성한 막대그래프가 캔버스에 업데이트됩니다. 발생 응력과 재료의 한계치를 시각적으로 대조함으로써 보고서용 스크린샷으로 활용하기에 최적화되어 있습니다.

이 프로그램은 단순한 코딩 예제를 넘어, 실무 엔지니어나 기계공학 전공자들에게 이론과 실무(프로그래밍)가 어떻게 결합될 수 있는지를 보여주는 매우 훌륭한 프레임워크입니다. <끝>
