Abaqus 해석 프로세스: 전처리, 해석, 후처리의 3단계

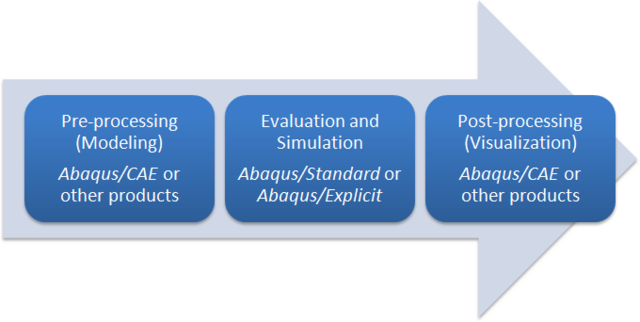

유한요소해석(FEA) 소프트웨어인 Abaqus는 구조물의 변형, 응력, 열전달 등 복잡한 물리 현상을 수치적으로 시뮬레이션하는 데 널리 사용된다. Abaqus의 해석 과정은 크게 전처리(Pre-processing), 해석(Simulation), 후처리(Post-processing)의 세 단계로 구분되며, 각 단계는 고유한 역할을 가지고 파일을 통해 유기적으로 연결된다. 이 세 단계를 체계적으로 이해하면 해석의 전체 흐름을 파악하고, 오류 발생 시 문제를 신속하게 진단할 수 있다.

---

1단계 — 전처리 (Pre-processing): Abaqus/CAE

전처리는 해석의 출발점으로, 해석하고자 하는 물리적 문제를 디지털 모델로 정의하는 단계이다. 이 과정에서 엔지니어는 구조물의 형상, 재료 특성, 경계 조건, 하중 조건 등을 설정한다.



일반적으로 Abaqus/CAE(Complete Abaqus Environment)를 사용하여 시각적으로 모델을 구성한다. CAE 환경에서는 3D 형상을 직접 생성하거나 외부 CAD 소프트웨어로부터 불러와 메시(Mesh)를 생성하고, 재료의 탄성 계수나 항복 응력 같은 물성값을 부여한다. 또한 고정 경계, 대칭 조건, 접촉 조건 등을 정의하고 외부 하중을 적용한다.



반드시 CAE GUI를 통해 작업해야 하는 것은 아니다. 숙련된 사용자라면 텍스트 편집기를 이용하여 Abaqus 입력 파일(.inp)을 직접 작성하는 것도 가능하다. 입력 파일은 키워드(Keyword) 기반의 구조로 이루어져 있으며, 절점(Node), 요소(Element), 재료(Material), 단계(Step) 등의 정보가 순서에 따라 기술된다.



전처리 단계의 최종 산출물이 바로 이 .inp 파일이며, 이것이 다음 단계인 해석 단계로 전달되는 핵심 매개체이다.

---

2단계 — 해석 (Simulation): Abaqus/Standard 또는 Abaqus/Explicit

해석 단계는 전처리에서 생성된 입력 파일을 바탕으로 실제 수치 계산이 이루어지는 핵심 단계이다. Abaqus는 해석의 성격에 따라 두 가지 솔버를 제공한다.



Abaqus/Standard는 정적(Static) 및 준정적(Quasi-static) 해석에 적합한 암시적(Implicit) 적분 방식의 솔버로, 수렴성이 높고 비교적 큰 시간 증분을 사용할 수 있어 정적 응력 해석이나 좌굴 해석, 열전달 해석 등에 주로 활용된다.



Abaqus/Explicit는 충돌, 폭발, 고속 동적 현상처럼 짧은 시간 동안 급격한 변화가 발생하는 문제에 특화된 양시적(Explicit) 적분 방식의 솔버이다. 매우 작은 시간 증분을 사용하므로 계산량이 많지만, 수렴 문제 없이 고도의 비선형 거동을 처리할 수 있다는 장점이 있다.



해석 과정에서 소요되는 시간은 모델의 복잡성, 요소 수, 해석 단계 수, 그리고 컴퓨터의 연산 능력에 따라 수 초에서 수일에 이르기까지 편차가 크다. 해석이 완료되면 변위, 응력, 변형률 등의 결과 데이터가 출력 데이터베이스 파일(.odb)에 저장되며, 이 파일이 후처리 단계로 넘어가는 핵심 매개체가 된다.

---

3단계 — 후처리 (Post-processing): Abaqus/Viewer

후처리는 해석이 완료된 결과를 검토하고 평가하는 최종 단계이다. Abaqus/Viewer는 해석 단계에서 생성된 바이너리 형식의 .odb 파일을 읽어 다양한 방식으로 결과를 시각화한다.



주요 기능으로는 응력이나 변형률의 크기를 색상으로 구분하여 표현하는 등고선(Contour) 플롯, 하중에 의한 구조물의 형상 변화를 보여주는 변형 형상(Deformed Shape) 표시, 시간에 따른 거동 변화를 연속적으로 보여주는 애니메이션(Animation), 그리고 특정 절점이나 적분점의 결과값 변화를 그래프로 나타내는 X-Y 선도가 있다.



후처리 단계에서 엔지니어는 단순히 결과를 시각화하는 것에 그치지 않고, 응력 집중 부위 파악, 안전율 계산, 파괴 가능성 평가 등 설계 의사결정에 필요한 공학적 판단을 수행한다. 필요에 따라 전처리 단계로 되돌아가 모델을 수정하고 재해석하는 반복적인 설계 검증 프로세스가 이루어지기도 한다.

---

세 단계의 유기적 연결

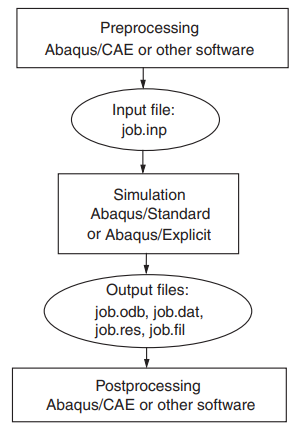

세 단계를 연결하는 것은 결국 파일이다. 전처리에서 생성된 .inp 파일이 해석 단계의 입력이 되고, 해석 결과로 생성된 .odb 파일이 후처리의 입력이 된다. 이처럼 명확하게 분리된 단계와 표준화된 파일 형식 덕분에, 각 단계를 독립적으로 검토하거나 외부 소프트웨어와 연동하는 것도 가능하다. Abaqus의 해석 프로세스를 정확히 이해하는 것은 효율적인 시뮬레이션 수행과 신뢰할 수 있는 설계 검증의 첫걸음이다. <끝>
