Abaqus 강체(Rigid Body): 개념과 활용

실제 구조물을 해석할 때, 모든 부품이 변형에 관심의 대상이 되는 것은 아니다. 금속 성형 공정에서 다이(Die)나 펀치처럼 공구 역할을 하는 부품은 피성형 소재에 비해 매우 높은 강성을 가지며, 해석의 목적은 공구 자체의 변형이 아니라 소재의 거동을 파악하는 것이다. 이처럼 변형이 무시 가능한 구성품을 효율적으로 표현하기 위해 Abaqus는 강체(Rigid Body) 기능을 제공한다.

---

강체의 기본 개념

Abaqus에서 강체는 하나의 기준 절점(Rigid Body Reference Node)으로 제어되는 절점과 요소의 집합이다. 강체를 구성하는 모든 절점의 운동은 이 단일 기준 절점의 이동과 회전으로 완전히 결정된다. 3차원 강체의 경우 기준 절점은 3개의 이동 자유도와 3개의 회전 자유도, 총 6개의 자유도를 가지며, 강체 전체의 운동이 이 6개의 자유도만으로 표현된다.



강체의 형상은 두 가지 방식으로 정의할 수 있다. 첫 번째는 2차원 스케치를 회전하거나 압출하여 생성하는 해석용 표면(Analytical Surface) 방식이고, 두 번째는 절점과 요소로 형상을 이산화하는 이산화 강체(Discrete Rigid Body) 방식이다. 해석용 표면은 수학적으로 매끄러운 형상을 정의할 수 있어 접촉 해석 시 노이즈가 적고 계산량도 다소 적지만, 표현 가능한 형상에 제약이 있다. 이산화 강체는 본질적으로 작은 평면 조각들로 구성되므로 접촉 결과에 약간의 노이즈가 발생할 수 있으나, 복잡한 임의의 형상을 자유롭게 표현할 수 있다는 장점이 있다.



해석 중 강체의 형상은 변하지 않으며, 오직 강체 운동(이동과 회전)만 발생한다. 하중은 강체에 포함된 절점과 요소에 직접 적용하거나 기준 절점에 집중하중 형태로 부여할 수 있다.

---

강체를 사용하는 이유: 계산 효율성

강체의 가장 큰 이점은 계산 효율성이다. 강체로 정의된 요소들은 개별적인 변형 계산을 수행하지 않는다. 강체 전체의 운동이 기준 절점의 6개 자유도만으로 결정되기 때문에, 수백 또는 수천 개의 요소로 이루어진 구성품이라 하더라도 극히 적은 계산량으로 처리된다. 이는 대규모 모델에서 관심 영역 이외의 부품을 강체로 대체함으로써 전체 해석 시간을 크게 단축할 수 있음을 의미한다.



특히 Abaqus/Explicit 환경에서 강체의 효용은 더욱 두드러진다. Explicit 해석의 시간 증분은 모델 내 가장 작은 요소의 크기에 의해 제한된다. 강성이 매우 높은 영역의 요소는 응력파 전달 속도가 빠르기 때문에 안정적인 시간 증분이 극히 작아지는 문제가 발생한다. 해당 영역을 강체로 처리하면 이 요소들이 시간 증분 계산에서 제외되어, 전체 해의 정밀도를 크게 희생하지 않으면서도 시간 증분을 상당히 크게 유지할 수 있다.

---

강체의 활용 분야

강체가 실무에서 활용되는 대표적인 상황은 다음과 같다.



금속 성형 해석에서는 펀치, 다이, 블랭크 홀더, 롤러 등의 공구를 강체로 정의하는 것이 표준적인 접근 방식이다. 공구의 변형은 무시하고 소재의 소성 변형 거동에만 집중할 수 있으며, 공구의 운동을 기준 절점에 경계 조건으로 간단히 제어할 수 있다.



모델 검증 단계에서도 강체는 유용하다. 복잡한 모델의 개발 초기에 관심 영역에서 먼 부품들을 강체로 임시 대체하면 해석 실행 시간을 크게 줄여 모델의 기본적인 거동을 빠르게 확인할 수 있다. 모델이 충분히 검증된 이후에 강체 정의를 제거하고 변형 가능한 유한 요소로 대체하면 된다.



접촉 해석에서도 강체는 효과적이다. 변형이 거의 없는 구조물의 강한 부분을 강체로 처리하면 접촉 조건의 정의가 단순해지고, 계산 효율도 향상된다.

---

강체의 구성 요소: 기준 절점과 종속 절점

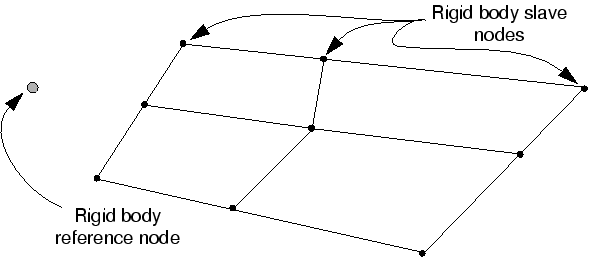

강체의 절점은 기준 절점과 종속 절점(Slave Node)으로 구분된다. 기준 절점은 강체 전체의 독립적인 운동을 제어하는 유일한 절점이며, 여기에 경계 조건, 하중, 다점 구속 등을 적용한다. 종속 절점은 기준 절점의 운동에 따라 위치가 결정되며, 독립적인 자유도를 가지지 않는다.



종속 절점은 다시 두 가지로 구분된다. 핀(Pin) 절점은 이동 자유도만 강체에 구속되며, 결합(Tie) 절점은 이동과 회전 자유도 모두 구속된다. 절점의 종류는 해당 절점이 포함된 강체 요소의 유형에 따라 결정된다.



강체 요소의 이름은 R로 시작하며, 이후 차원(2D, 3D, AX 등)과 절점 수가 이름에 포함된다. 예를 들어 R3D4는 3차원 4절점 강체 요소이고, R3D3은 3차원 3절점 삼각형 강체 요소이다. 강체 요소는 변형이 발생하지 않으므로 수치 적분점이 없고, 요소 출력 변수도 존재하지 않는다. 출력은 절점의 운동과 기준 절점에서의 반력 및 반력 모멘트에 한정된다.



결론적으로, Abaqus의 강체 기능은 변형이 중요하지 않은 구성품을 효율적으로 모델링하는 강력한 도구이다. 계산 자원을 관심 영역에 집중하면서도 전체 구조물의 상호 작용을 정확하게 재현할 수 있어, 특히 접촉이 수반되는 대규모 비선형 해석에서 그 가치가 빛을 발한다. <끝>
