크리프와 점탄성 — 시간 의존 변형의 이해

1. 개요

지금까지 다룬 탄성 및 소성 해석은 하중이 작용하는 순간의 재료 거동에 초점을 맞춘 것이었다. 그러나 실제 구조물은 장시간에 걸쳐 일정한 하중을 받는 경우가 많으며, 이때 응력이 항복 강도 이하임에도 불구하고 시간이 지남에 따라 변형이 점진적으로 증가하는 현상이 나타난다. 이것이 크리프(creep) 또는 점탄성(visco-elasticity)이다.



크리프의 양은 시간, 온도, 작용 하중의 세 가지 인자가 복합적으로 결정한다. 실온에서도 대부분의 플라스틱은 상당한 크리프를 나타내는 반면, 금속은 사용 온도가 용융점의 약 35~70%에 도달해야 크리프가 문제가 되기 시작한다. 예를 들어 철강의 용융점은 약 1,500°C이므로, 500~1,000°C 범위에서 크리프를 본격적으로 고려해야 한다. 가스터빈 블레이드, 고압 증기 배관, 핵반응로 구조물 등이 대표적인 크리프 설계 대상이다.

---

2. 점탄성 재료의 구성 방정식

점탄성 재료는 탄성 거동과 점성 거동이 동시에 나타나는 재료이다. 이를 수식으로 표현하면 다음과 같다.

$$\sigma = E\varepsilon + \eta \frac{d\varepsilon}{dt}$$

우변의 첫째 항 $E\varepsilon$은 탄성 응력 성분으로, 변형과 즉각적으로 비례하는 고전적 훅의 법칙에 해당한다. 둘째 항 $\eta \frac{d\varepsilon}{dt}$은 점성 응력 성분으로, 변형률 속도에 비례하는 시간 의존적 성분이다. 여기서 $\eta$는 재료의 점성 계수(viscosity coefficient)이다.



이 두 항은 모두 작용 하중과 사용 온도의 함수로서 이론적으로 유도하기 어렵기 때문에, 실제 설계에 사용할 값은 반드시 실험적으로 결정해야 한다. FEA로 점탄성 해석을 수행하는 것은 가능하지만, 신뢰성 있는 결과를 얻으려면 정밀한 재료 시험 데이터가 전제되어야 한다.

---

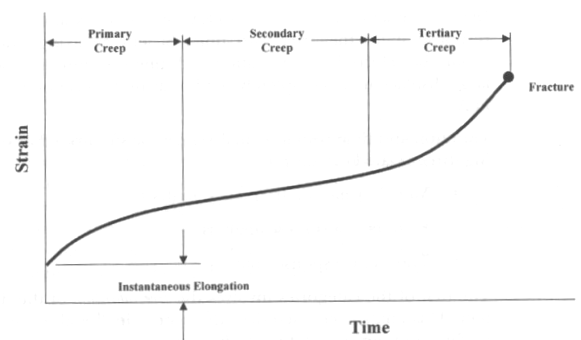

3. 크리프 파괴의 4단계

일정 하중과 온도 조건에서 시간에 따른 변형률 변화를 추적하면 크리프 파괴는 네 단계로 구분된다.

• 순간적인 신장(instantaneous elongation)은 하중 적용과 동시에 발생하는 초기 탄성 변형이다. 이 단계는 일반적인 탄성 해석으로 계산할 수 있으며 크리프와 무관하다.
• 1차 크리프(primary creep)는 초기 하중 직후 나타나는 단계로, 하중에 의해 재료 내부에서 변형률 경화(strain hardening)가 진행되어 크리프 속도가 점차 감소하는 특징을 보인다. 재료가 스스로 저항력을 키워가는 단계로 이해할 수 있다.
• 2차 크리프(secondary creep)는 변형률 경화와 열적 회복이 동적 균형을 이루면서 일정한 최소 크리프 속도로 변형이 지속되는 단계이다. 전체 크리프 수명의 대부분을 차지하기 때문에 엔지니어에게 가장 중요한 영역이다. 크리프 강도(creep strength)는 이 단계에서 시간당 최소 $10^{-5}$%의 최소 크리프 속도를 발생시키는 응력으로 정의된다. 이 기준은 허용 크리프 속도의 상한선을 설정하는 재료 선정 지표로 활용된다.
• 3차 크리프(tertiary creep)는 재료 내부에 네킹(necking)과 기공(void) 생성이 급격히 진행되면서 유효 단면이 감소하고 변형 속도가 급증하여 결국 파괴에 이르는 단계이다. 이 단계에 진입하면 파괴까지의 시간이 매우 짧으므로, 구조물의 크리프 수명은 사실상 2차 크리프가 끝나는 시점으로 간주한다.

---

4. 겉보기 탄성계수와 설계 적용

크리프 영향을 선형 탄성 해석 프레임워크 안에서 근사적으로 반영하는 실용적인 방법이 겉보기 탄성계수(apparent modulus) 또는 유효 탄성계수의 사용이다. 이 값은 실제 탄성계수보다 낮은 값으로, 부품의 예상 응력 수준과 온도, 목표 수명에 기반한 경험적 데이터 표에서 선택한다.



겉보기 탄성계수를 일반 탄성계수 대신 FEA 입력값으로 사용하면, 복잡한 점탄성 구성 방정식을 적용하지 않고도 크리프에 의한 추가 변형을 근사적으로 반영할 수 있다. 이는 정밀도보다 실용성이 우선시되는 초기 설계 단계에서 유용하게 활용된다. 단, 이 방법은 2차 크리프 영역의 평균적 거동을 대표하는 근사값이므로, 크리프가 지배적인 고온 구조물의 정밀 해석에는 완전한 점탄성 또는 크리프 구성 모델을 적용해야 한다.

---

5. 크리프 설계 시 고려 사항

크리프가 문제가 되는 환경에서의 구조 설계는 다음 사항을 종합적으로 고려해야 한다.



재료 선정 측면에서 크리프 강도가 높은 내열 합금, 예를 들어 니켈기 초합금(Ni-based superalloy), 스테인리스강, 텅스텐 합금 등을 선택하는 것이 기본이다. 설계 응력 수준에서는 2차 크리프 속도가 허용 기준을 만족하는지 확인해야 하며, 이를 위해 크리프 파단 시험(creep rupture test) 데이터가 필요하다. 온도 관리도 중요한데, 크리프 속도는 온도에 지수 함수적으로 증가하므로 운전 온도를 낮추면 수명이 획기적으로 연장된다. 마지막으로 표면 처리나 코팅을 통해 산화와 부식에 의한 단면 감소를 방지하는 것도 크리프 수명 향상에 효과적이다.

---

6. 요약

크리프 단계	주요 특징	엔지니어링 의의
순간 신장	탄성 변형, 시간 독립	일반 탄성 해석으로 계산 가능
1차 크리프	변형률 경화, 속도 감소	초기 적응 단계, 비교적 짧음
2차 크리프	일정 최소 크리프 속도	수명의 대부분, 설계 기준 단계
3차 크리프	네킹·기공, 속도 급증	파괴 임박, 운용 불가 단계



크리프는 응력이 항복 강도 이하에서도 시간과 온도에 의해 구조물을 파괴에 이르게 할 수 있는 중요한 파손 메커니즘이다. 고온 환경에서 장기간 운용되는 구조물 설계에서는 재료의 크리프 특성과 운전 조건을 정확히 파악하고, 충분한 수명 여유를 확보하는 것이 안전 설계의 핵심이다. <끝>
