피로 해석 — S-N 선도에서 누적 손상까지

1. 개요

구조물이나 기계 부품이 반복 하중을 받으면, 각 사이클의 최대 응력이 재료의 정적 극한 강도보다 훨씬 낮더라도 시간이 지남에 따라 내부에 균열이 발생하고 성장하여 결국 파손에 이르는 현상이 피로(fatigue)이다. 기계 부품 파손 사례의 상당 비율이 피로에 기인하며, 피로 파손은 사전 징후 없이 갑작스럽게 발생하는 경우가 많아 특히 위험하다. 피로 해석은 이론적 예측의 한계가 분명하므로, 초기 설계 단계의 해석과 실제 환경에서의 피로 시험을 반드시 병행해야 한다.

---

2. S-N 선도와 피로 한도

피로 특성은 S-N 선도(응력 대 수명 곡선)로 표현한다. 가로축은 파손까지의 반복 사이클 수($N$), 세로축은 응력 진폭($S$)이며, 표준 시험은 완전 역방향 휨 하중을 받는 회전 보 시편으로 수행한다.

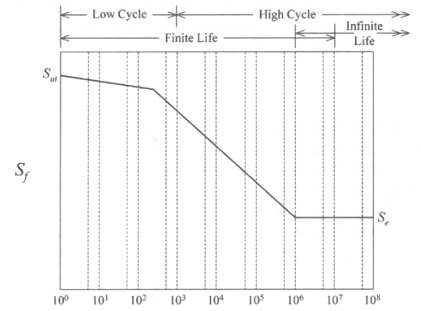

강재의 S-N 선도에서는 두 가지 뚜렷한 특징이 나타난다. 약 $10^3$ 사이클까지는 일정한 기울기로 강도가 감소하는 저사이클 피로(low-cycle fatigue) 영역이 나타나고, 이후에는 더 가파른 기울기로 감소하는 고사이클 피로(high-cycle fatigue) 영역이 이어진다. 그리고 $10^6$~$10^7$ 사이클 사이의 어느 지점에서 강도가 수평으로 안정되는데, 이 응력 수준을 피로 한도(fatigue limit, $S_e$)라 한다. 피로 한도 이하의 응력에서는 이론적으로 무한한 수명이 보장된다.



그러나 이 특성은 철계 합금에만 적용된다. 알루미늄, 티타늄 등 비철금속과 합금은 S-N 선도가 수평으로 안정되지 않고 사이클이 증가할수록 강도가 계속 감소한다. 따라서 이러한 재료는 피로 한도가 존재하지 않으며, 대신 $10^7$ 사이클에서의 강도를 피로 강도($S'_f$)로 보고한다. 일부 알루미늄 합금의 피로 강도는 극한 인장 강도의 1/4 수준까지 낮아질 수 있다.



시편에서 구한 내구력 한도($S'_e$)와 실제 부품의 내구력 한도($S_e$) 사이에는 여러 현실적 조건의 차이가 존재하므로, 다음과 같은 보정 계수를 도입하여 실제 부품의 피로 한도를 예측한다.

$$S_e = k_a k_b k_c k_d k_e S'_e$$

여기서 $k_a$는 표면 조도 계수, $k_b$는 부품 크기 계수, $k_c$는 하중 유형 계수, $k_d$는 온도 계수, $k_e$는 기타 영향을 반영한 혼합 계수이다. 모든 계수는 1 이하의 값으로, 실제 부품의 피로 한도는 시편의 값보다 항상 낮다.

---

3. S-N 곡선의 수식화와 유한 수명 해석

특정 사이클 수($N$)에서의 피로 강도는 S-N 곡선을 멱함수로 근사하여 계산한다.

$$S_f = aN^b$$

계수 $a$와 $b$는 각각 다음과 같다.

$$a = \frac{(0.9 S_{ut})^2}{S_e}, \qquad b = -\frac{1}{3}\log\frac{0.9 S_{ut}}{S_e}$$

반대로, 완전 역방향 응력 진폭 $\sigma_a$가 주어졌을 때 예상 피로 수명은 다음 식으로 계산한다.

$$N = \left(\frac{\sigma_a}{a}\right)^{1/b}$$

---

4. 변동 응력과 Goodman 수정 관계식

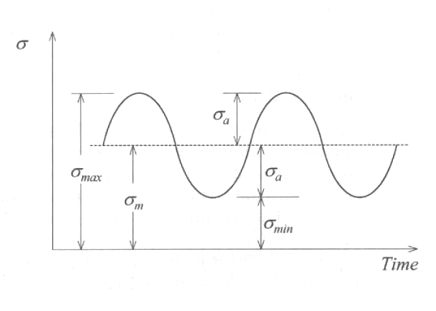

실제 부품에 작용하는 사이클 하중은 평균 응력이 0인 완전 역방향 응력만이 아니다. 평균 응력($\sigma_m$)이 0이 아닌 일반적인 경우를 변동 응력(fluctuating stress)이라 하며, 이 조건에서 피로 파손을 예측하는 데 가장 널리 사용되는 것이 Goodman 수정 관계식이다.

$$\frac{\sigma_a}{S_e} + \frac{\sigma_m}{S_{ut}} = \frac{1}{n}$$

여기서 $\sigma_a$는 응력 진폭, $\sigma_m$은 평균 응력, $n$은 안전계수이다. 이 식은 평균 응력이 인장 방향으로 증가할수록 허용 응력 진폭이 감소한다는 물리적 사실을 명확히 반영한다. 파손 기준을 항복으로 설정할 경우에는 $S_{ut}$ 대신 인장 항복 강도 $S_{yt}$를 대입하는 Soderberg 관계식을 사용한다. 유한 수명 해석이 목적이라면 두 관계식에서 $S_e$를 해당 수명에서의 피로 강도 $S_f$로 대체하면 된다.

---

5. 누적 손상 이론

실제 부품은 단일 응력 수준이 아닌 다양한 크기의 응력이 불규칙하게 반복되는 하중 이력을 경험한다. 이처럼 복잡한 하중 이력에 의한 피로 손상을 예측하는 대표적인 방법이 Miner의 누적 손상 법칙이다.

$$\sum \frac{n_i}{N_i} = 1$$

여기서 $n_i$는 응력 수준 $\sigma_i$에서 실제로 경험한 사이클 수, $N_i$는 $\sigma_i$만 단독으로 작용할 때의 피로 수명이다. 각 응력 수준에서 소비한 수명 비율의 합이 1에 도달하면 파손이 발생한다고 예측한다. 이 법칙은 단순하고 직관적이지만 하중 순서 효과나 응력 상호작용을 반영하지 못하는 한계가 있다. Manson 방법은 도식적 접근을 사용하며 경험 데이터와의 일치도가 더 높은 것으로 알려져 있으나, 두 방법 모두 정확한 S-N 선도를 전제로 하는 근사해임을 명심해야 한다.

---

6. 피로 파손의 진행 과정

연성 재료에서 피로 파손은 다음 네 단계를 거쳐 진행된다. 먼저 반복 하중에 의해 재료 내부, 주로 응력 집중부나 표면 결함 부근에서 미세 균열이 시작된다. 이후 소성 변형이 누적되어 완전히 회복되지 않으면서 표면에 국부적인 요철이 발생하고 균열이 성장한다. 균열은 최대 인장 응력이 작용하는 면을 따라 단면을 가로질러 전파된다. 마지막으로 균열이 충분히 성장하여 유효 단면이 하중을 더 이상 지탱할 수 없게 되면 급격한 최종 파괴가 발생한다.

---

7. 피로 수명에 영향을 미치는 주요 인자

피로 수명은 재료의 내구력 한도뿐만 아니라 다양한 설계 및 환경 인자에 의해 크게 좌우된다. 응력 집중이 존재하는 부위는 국부 응력이 높아져 피로 수명이 현저히 감소한다. 표면 거칠기도 중요한데, 거친 표면은 미세한 노치와 같은 역할을 하여 균열 발생을 촉진하므로 매끈한 표면이 더 높은 피로 저항성을 보인다. 표면 처리의 경우 숏피닝(shot peening)이나 침탄 경화 같은 경화 처리는 압축 잔류 응력을 부여하여 피로 강도를 향상시키는 반면, 전기 도금이나 부식 방지 처리는 오히려 피로 강도를 저하시키는 경향이 있다. 마지막으로 부식 환경은 피로 강도를 심각하게 저하시키며, 반복 응력과 부식이 동시에 작용하는 부식 피로(corrosion fatigue)는 각각의 단독 작용보다 훨씬 빠른 파손을 유발한다.

---

8. 요약

항목	핵심 내용
S-N 선도	저사이클·고사이클 구분, 철계만 피로 한도 존재
피로 한도 보정	$S_e = k_a k_b k_c k_d k_e S'_e$
유한 수명 예측	$S_f = aN^b$ (멱함수 근사)
변동 응력	Goodman 관계식 적용, 평균 응력 영향 반영
누적 손상	Miner 법칙 $\sum n_i/N_i = 1$
파손 진행	균열 시작 → 성장 → 전파 → 최종 파괴



피로 해석은 재료 데이터의 불확실성과 실제 하중 조건의 복잡성으로 인해 순수한 해석만으로는 신뢰도에 한계가 있다. 해석적 예측은 설계 초기 단계의 방향 제시 도구로 활용하고, 최종 설계 검증은 반드시 실제 환경에서의 피로 시험으로 확인해야 한다. <끝>
