우주로켓의 정지위성 발사 비행 — 리프트오프에서 GTO까지

1. 개요

정지위성 발사는 우주로켓이 수행하는 가장 복잡하고 대표적인 임무 중 하나이다. 로켓은 지상에서 수직으로 발사된 뒤 지구 저궤도(LEO)를 거쳐 정지 천이 궤도(GTO)에 위성을 투입하기까지 수십 분 동안 수많은 이벤트를 순서대로 수행한다. 각 단계는 치밀하게 설계된 시퀀스에 따라 자동으로 진행되며, 단 하나의 오류도 임무 전체를 위협할 수 있다.

---

2. 발사 준비와 리프트오프

로켓의 조립과 위성 탑재가 완료되면 발사점으로 이동하여 모든 단의 기능 점검과 추진제 충전이 이루어진다. 충전 완료 후 최종 자동 카운트다운에 진입한다.



발사 시퀀스에서 가장 중요한 절차는 1단 액체 로켓 엔진 점화와 고체 로켓 부스터(SRB) 점화의 순서이다. 약 발사 5초 전에 액체 엔진에 점화하여 정상 연소를 확인한 직후, 약 0.5초 전에 SRB를 점화한다. 이 순서는 매우 중요한 안전 설계이다. 고체 로켓은 일단 점화되면 연소를 중단할 수 없으므로, 반드시 액체 엔진의 정상 작동을 먼저 확인한 뒤 SRB를 점화해야 한다. 만약 액체 엔진에 이상이 감지되면 SRB 점화 전에 전체 시퀀스를 중단할 수 있다.



두 엔진이 정상 연소를 시작한 직후, 기체와 엄빌리컬 타워의 구속이 해제되어 로켓은 발사대를 떠난다. 리프트오프 시의 합계 추력은 전비 중량의 약 1.5배로 억제되는데, 추력이 너무 크면 상승 가속도가 과도해져 기체 구조에 문제가 생길 수 있기 때문이다.

---

3. 최대 동압 구간

상승 중인 로켓에는 중력, 엔진 추력, 공기력(양력과 항력)이 작용한다. 공기력의 크기는 동압($\frac{1}{2}\rho V^2$)에 비례하는데, 고도가 올라갈수록 대기 밀도($\rho$)는 감소하지만 속도($V$)는 증가한다. 이 두 효과가 교차하는 고도 약 10km 부근에서 동압이 최대에 달한다.



로켓은 가로 방향 하중에 구조적으로 취약하기 때문에, 이 구간에서 받음각을 거의 0에 가깝게 유지하도록 자세를 정밀하게 제어한다. 동압이 최대에 달하는 이 순간을 MaxQ(최대 동압)라 하며, 구조 하중이 가장 크게 작용하는 비행의 고비이다.

---

4. 고체 로켓 부스터 분리

SRB는 발사 직후 전체 추력의 약 80%를 담당하며 무거운 기체를 초기에 빠르게 가속시킨다. 고도 약 50km에서 연료를 모두 소진한 SRB는 1단 기체에서 분리되어 공해상에 투기된다. 이 시점에서 고도는 확보되었지만 속도는 목표 궤도 진입 속도에 훨씬 못 미친다.

---

5. 페어링 분리

위성 페어링은 대기권 비행 중 공기역학적 하중, 공력 가열, 음향 진동으로부터 위성을 보호하는 역할을 한다. 공기의 영향, 특히 공력 가열을 무시할 수 있는 고도에 도달하면 페어링을 분리하고 공해상에 투기한다. 페어링의 질량을 제거함으로써 이후 비행의 추진 효율이 높아진다.

---

6. 1단 엔진 연소 정지와 단 분리

1단 엔진 연소가 완료되면 1단 기체를 분리하고 부스트 단계를 종료한다. 이때 고도는 약 200km로, 대기 밀도가 매우 낮아 사실상 우주 공간의 입구이다. 그러나 속도가 충분하지 않아 인공위성 궤도는 아직 실현되지 않는다. 1단 분리 후 2단 기체와 위성의 합산 질량은 리프트오프 시 전비 질량의 약 8%에 불과하다. 막대한 양의 추진제가 소모된 것이다.

---

7. 2단 엔진 1차 연소와 LEO 진입

2단 로켓이 점화되어 기체와 위성은 지표 국소 수평에 가까운 자세로 가속 비행에 들어간다. 이 고도에서는 중력 손실과 대기에 의한 속도 손실이 거의 무시할 수 있는 수준이다. 유도 시스템이 계산한 궤도 투입 조건에 도달하면 엔진을 정지하고 지구 저궤도(LEO)에 진입한다. 이후 적도 상공을 향해 약 12분간 무동력 자유 비행을 계속한다.

---

8. GTO 진입을 위한 준비와 2차 연소

무동력 비행 구간에서 2단 가스 제트 장치가 기체 자세를 변경하여 2차 연소 재점화를 준비한다. 재점화 시 엔진 추력 방향이 적도 위 국소 수평을 이루도록 자세를 미리 조정한다.



2단 기체와 위성이 적도 상공에 도달하면 2단 엔진을 재점화(2차 연소)하여 속도를 추가로 증가시키고 원 궤도에서 정지 천이 궤도(GTO)로 이행한다. GTO 진입에 필요한 속도에 도달하는 순간 유도 시스템이 엔진 연소 정지 명령을 발신한다.

---

9. 위성 분리와 2단 기체 이탈

GTO에 진입하면 위성을 2단 기체에서 분리한다. 분리 직후 연소를 마친 2단 기체는 위성 옆에서 같은 GTO 궤도를 무동력으로 비행하게 된다. 위성과의 재접촉을 방지하기 위해 2단 기체 탱크의 잔류 추진제를 방출하고, 그 반작용력으로 스스로 GTO 궤도를 이탈한다.

---

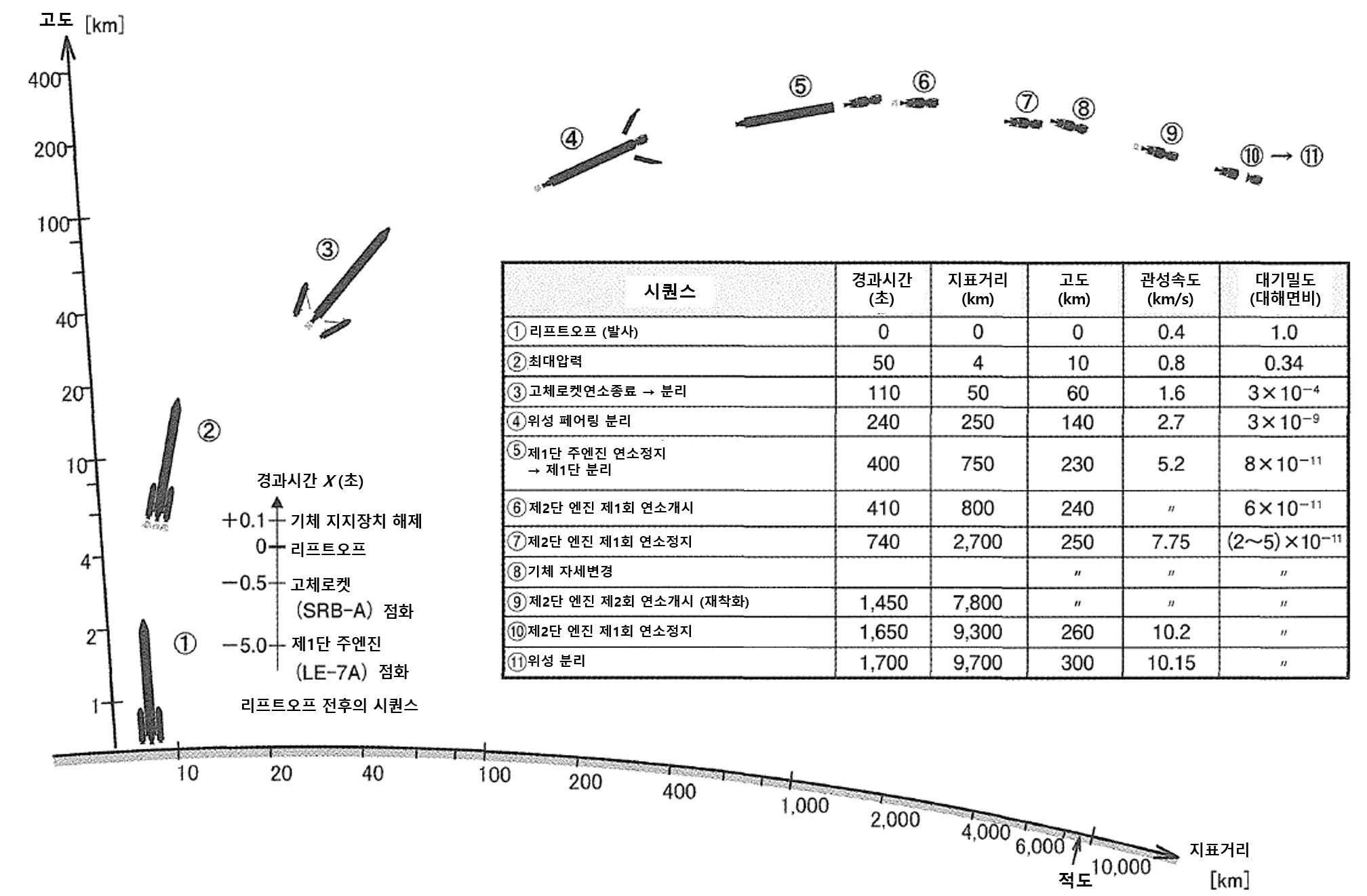

10. 비행 이벤트 요약

순서	이벤트	주요 내용
①	리프트오프	액체 엔진→SRB 순차 점화, 구속 해제
②	최대 동압	고도 약 10km, 최대 공기역학적 하중
③	SRB 분리	고도 약 50km, 추진제 소진 후 공해상 투기
④	페어링 분리	공력 가열 무시 고도, 위성 노출
⑤	1단 분리	고도 약 200km, 잔류 질량 전비의 약 8%
⑥⑦	2단 1차 연소	수평 가속 비행, LEO 진입
⑧	자세 변경	무동력 비행 중 GTO 진입 준비
⑨⑩	2단 2차 연소	적도 상공 재점화, GTO 진입
⑬	위성 분리	GTO 정상 궤도 투입, 2단 기체 자력 이탈



리프트오프에서 위성 분리까지의 전 과정은 추진, 구조, 항법, 유도, 제어의 모든 기술이 정밀하게 통합된 결과이다. 수십 분의 비행 속에 수십 년의 공학적 지식이 담겨 있다. <끝>
