인공위성을 원하는 궤도에 정확히 올려놓는 일은 단순히 로켓을 쏘아 올리는 것으로 끝나지 않는다. 목표 궤도의 에너지 수준에 따라 발사 전략이 달라지며, 궤도를 바꾸는 방식에도 정교한 물리 법칙이 적용된다. 에너지가 낮은 저궤도에는 지상에서 직접 발사가 가능하지만, 정지궤도나 행성 간 쌍곡선 궤도처럼 에너지가 높은 궤도에는 일단 저궤도에 위성을 투입한 뒤 단계적으로 궤도를 변경하는 방식이 훨씬 효율적이다. 이 과정에서 핵심적으로 활용되는 개념이 바로 호만 전이 궤도와 궤도면 변경이다.
1. 궤도 면내 변경 — 호만 전이 궤도
같은 궤도면 안에서 저고도 원 궤도에서 고고도 원 궤도로 위성을 옮기는 가장 에너지 효율적인 방법은 호만 전이 궤도(Hohmann Transfer Orbit)를 이용하는 것이다. 이 방법은 1925년 독일의 과학자 발터 호만(W. Hohmann)이 제안하였으며, 오늘날 정지위성 발사를 비롯한 대부분의 궤도 전이에 표준으로 활용된다.

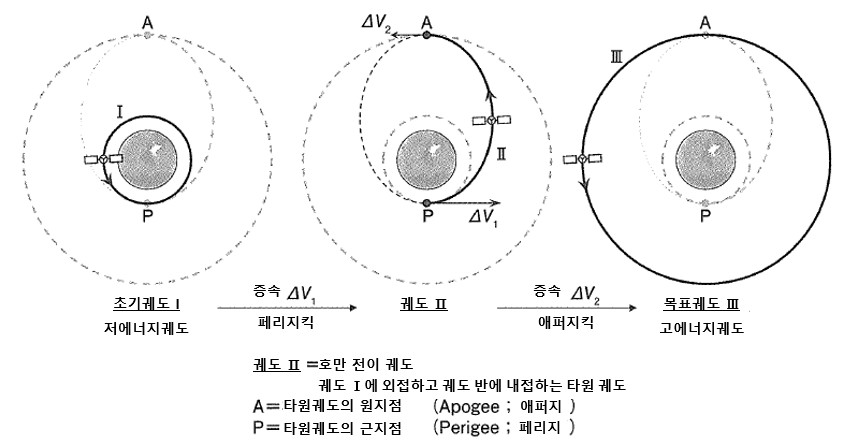

원리는 다음과 같다. 초기 저고도 원 궤도(궤도 Ⅰ)와 목표 고고도 원 궤도(궤도 Ⅲ) 사이에, 두 궤도에 각각 내접·외접하는 타원 궤도(궤도 Ⅱ)를 설계한다. 이 타원 궤도의 근지점(Perigee, P점)은 초기 궤도에 접하고, 원지점(Apogee, A점)은 목표 궤도에 접한다.
실제 이행 과정은 두 번의 엔진 분사로 이루어진다.
- 1차 가속 — 페리지 킥(Perigee Kick, ΔV₁): 위성이 초기 궤도의 P점에 도달했을 때, 지구 중력 방향에 직각으로 순간 가속하여 호만 전이 타원 궤도(궤도 Ⅱ)에 진입한다.
- 2차 가속 — 애퍼지 킥(Apogee Kick, ΔV₂): 위성이 전이 궤도를 반 바퀴 돌아 A점에 도달하면, 다시 중력 방향에 직각으로 가속하여 목표 고고도 원 궤도(궤도 Ⅲ)에 안착한다.
두 번의 가속 모두 지구 중력 방향과 직각으로 이루어지기 때문에, 추력 비행 중 중력에 의한 에너지 손실(중력 손실)이 '0'에 수렴한다. 이것이 호만 전이 궤도가 에너지 효율 면에서 최적인 핵심 이유다.
반대로 고고도에서 저고도로 내려올 때도 호만 전이 궤도가 최적이며, 이 경우 ΔV₁과 ΔV₂는 가속이 아닌 감속 분사가 된다. 또한 원 궤도 간 전이뿐 아니라 타원 궤도 간 전이에도 응용할 수 있는데, 두 타원의 장축 방향이 일치할 때 직접 적용이 가능하고, 일치하지 않을 때는 한쪽 타원을 먼저 원 궤도로 변환한 뒤 호만 전이를 사용한다.
한 가지 단점은 전이를 완료하는 데 상당한 시간이 소요된다는 점이다. 저궤도에서 정지궤도까지의 호만 전이에는 약 5~6시간이 걸리며, 목성 같은 외행성으로의 전이는 수년이 걸리기도 한다. 속도를 높이고 싶다면 더 많은 에너지를 써서 쌍곡선 궤도를 이용하는 방법도 있지만, 연료 효율은 떨어진다.
저고도의 주차 궤도(Parking Orbit) 고도는 실용적 최저치인 약 200 km로 설정하는 것이 일반적이다. 주차 궤도를 낮출수록 로켓의 에너지가 고고도 목표 궤도 투입에 더 많이 집중되어 위성의 탑재 질량을 최대화할 수 있기 때문이다.
2. 궤도면 변경 — 경사각을 바꾸는 데 드는 막대한 에너지
실제 위성 발사에서는 궤도의 크기와 모양을 바꾸는 면내 변경 외에도, 궤도면 자체의 기울기, 즉 궤도 경사각(inclination)을 바꾸는 작업이 필요하다. 예를 들어 일본 다네가시마에서 발사된 로켓은 적도에서 약 30.4° 기울어진 궤도에 진입하는데, 경사각 0°의 정지궤도에 도달하려면 이 기울기를 보정해야 한다.

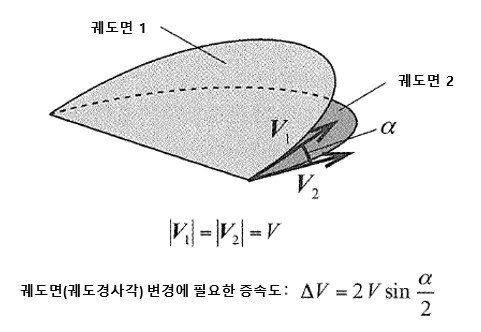

궤도면 변경에 필요한 속도 증가량은 다음 식으로 표현된다.
$$\Delta V = 2V \sin \frac{\alpha}{2}$$
여기서 V는 궤도속도, α는 변경할 경사각이다. 이 식이 의미하는 바는 명확하다. 궤도속도(V)가 클수록, 그리고 변경 각도(α)가 클수록 필요한 에너지가 기하급수적으로 증가한다. 예를 들어 경사각을 단 28.5° 변경하는 데 드는 ΔV는 저궤도를 완전히 탈출하는 데 드는 에너지와 맞먹을 만큼 막대하다.
따라서 궤도면 변경의 핵심 원칙은 궤도속도(V)가 가장 낮은 지점, 즉 궤도의 원지점(Apogee)에서 면 변경을 수행하는 것이다. 원지점에서는 위성의 속도가 가장 느리므로 같은 각도를 바꾸더라도 필요한 ΔV가 최소화된다.
현실적으로는 호만 전이 궤도의 근지점에서 면내 변경 일부를 수행하고, 원지점인 정지궤도 부근에서 나머지 면내 변경과 90% 이상의 면 변경을 동시에 수행하는 것이 최적 전략이다. 두 가지 조작을 분리하지 않고 벡터 합성으로 한 번에 처리하면 전체 ΔV를 줄일 수 있기 때문이다.
궤도 변경 전략의 핵심 요약
인공위성의 궤도 변경은 결국 언제, 어디서, 얼마만큼 가속·감속할 것인가의 최적화 문제다. 호만 전이 궤도는 면내 이동의 에너지 최솟값을 보장하고, 원지점에서의 면 변경은 경사각 조정의 비용을 최소화한다. 이 두 원리를 결합하면 지상에서 발사한 로켓이 수만 킬로미터 상공의 정지궤도에 위성을 정밀하게 올려놓는 것이 가능해진다. 우주 임무 설계는 곧 물리 법칙과 연료 효율 사이의 정교한 균형을 찾는 과정이다. <끝>
