[우주로켓] 🚀 로켓의 성능을 결정하는 숨은 설계: 고체 추진제 '그레인'이란? GRAINS CAD

로켓이 하늘로 솟구치기 위해서는 엄청난 추력이 필요합니다. 액체 로켓이 복잡한 펌프와 밸브로 연료를 조절한다면, 고체 로켓은 이미 채워진 연료의 '모양' 그 자체가 엔진의 성능을 결정합니다.



오늘은 고체 로켓 엔진의 내부에서 타오르는 연료 덩어리, 그레인(Grain) 설계의 비밀에 대해 알아보겠습니다.



1. 그레인(Grain)이 무엇인가요?

고체 추진제 그레인은 로켓 모터 내부에 충전된 고체 연료 덩어리를 말합니다. 단순히 연료를 가득 채우는 것이 아니라, 가운데에 구멍(Port)을 뚫거나 특이한 문양을 새겨 넣는데, 이 기하학적 형상이 로켓의 연소 특성을 지배합니다.



2. 왜 모양이 중요한가요? (연소 면적의 마법)

고체 추진제는 노출된 표면에서부터 타 들어갑니다. 따라서 추진제의 모양을 어떻게 깎느냐에 따라 시간에 따른 추력의 변화를 조절할 수 있습니다.

• 연소 면적이 일정하면? 추력이 일정하게 유지됩니다.
• 연소 면적이 점점 넓어지면? 가속도가 점점 붙습니다.
• 연소 면적이 좁아지면? 추력이 서서히 감소합니다.



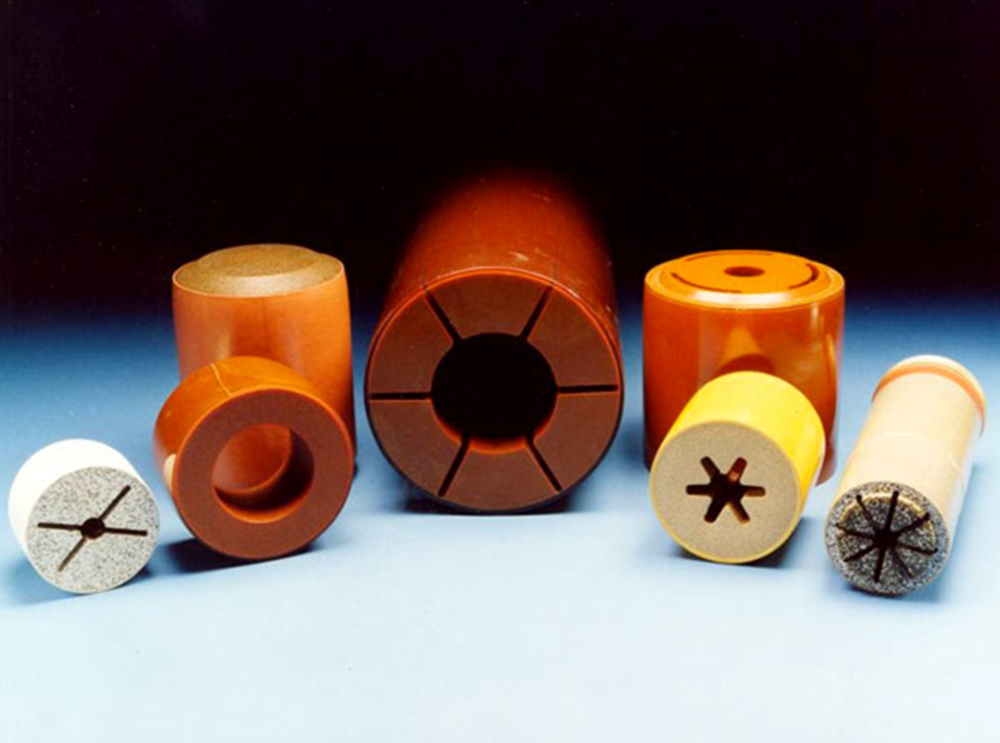

3. 대표적인 그레인 형상 3가지

설계자는 미션의 목적에 따라 다음과 같은 형상을 선택합니다.

형상 (Shape)	특징	용도
원통형 (Circular Port)	연소가 진행될수록 면적이 넓어져 추력이 증가함 (Progressive).	단순 구조
별 모양 (Star Design)	초기 연소 면적이 매우 넓어 초반에 강력한 힘을 냄. 면적 유지가 용이함 (Neutral).	우주 발사체 부스터
단면 연소 (End-Burning)	담배처럼 한쪽 끝에서부터 타 들어감. 추력은 낮지만 매우 오래 연소함.	가스 발생기, 장시간 비행체



4. 설계 시 고려해야 할 핵심 요소

단순히 모양만 예쁘게 만드는 것이 아닙니다. 공학적으로는 다음과 같은 정교한 계산이 수반됩니다.

1. 충전 효율 (Loading Fraction): 로켓 케이스 안에 연료를 얼마나 꽉 채울 수 있는가?
2. 연소 속도 (Burn Rate): 추진제 자체가 타 들어가는 고유의 속도 ($r = a P_n$).
3. 구조적 무결성: 연소 중 높은 압력과 열에 의해 그레인이 갈라지거나 변형되지 않아야 합니다.



💡 마치며

고체 추진제 그레인 설계는 '화학'과 '기하학'의 예술적 만남입니다. 겉보기엔 단순한 원통처럼 보여도, 그 속에는 정교하게 계산된 별 모양이나 복잡한 슬롯들이 숨어 있어 로켓을 안전하고 정확하게 우주로 인도하는 것이죠.



GrainsCAD4i.zip

4.42MB

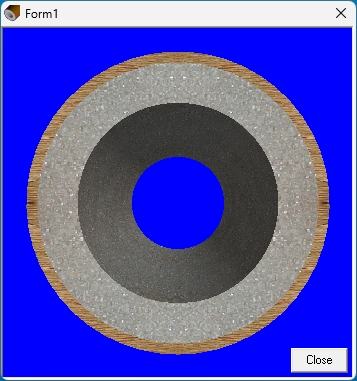

예제 1.

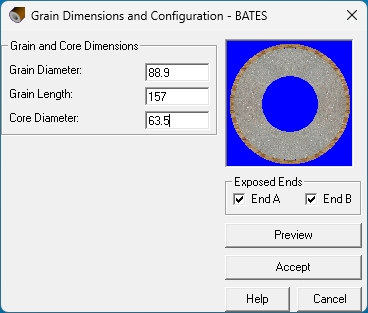

3.5인치 BATES Motor

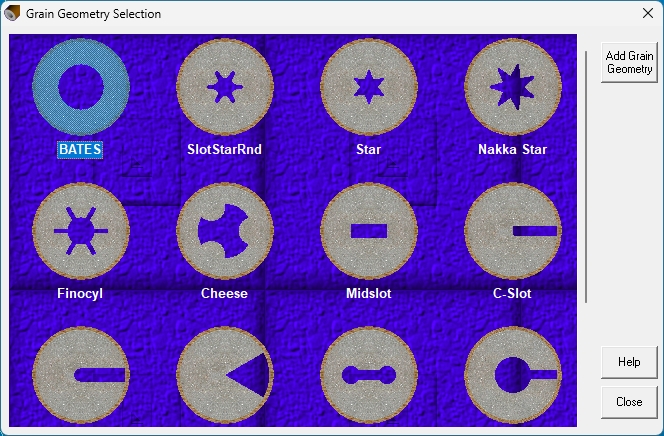

Template > Choose





BATES

Preview

Accept

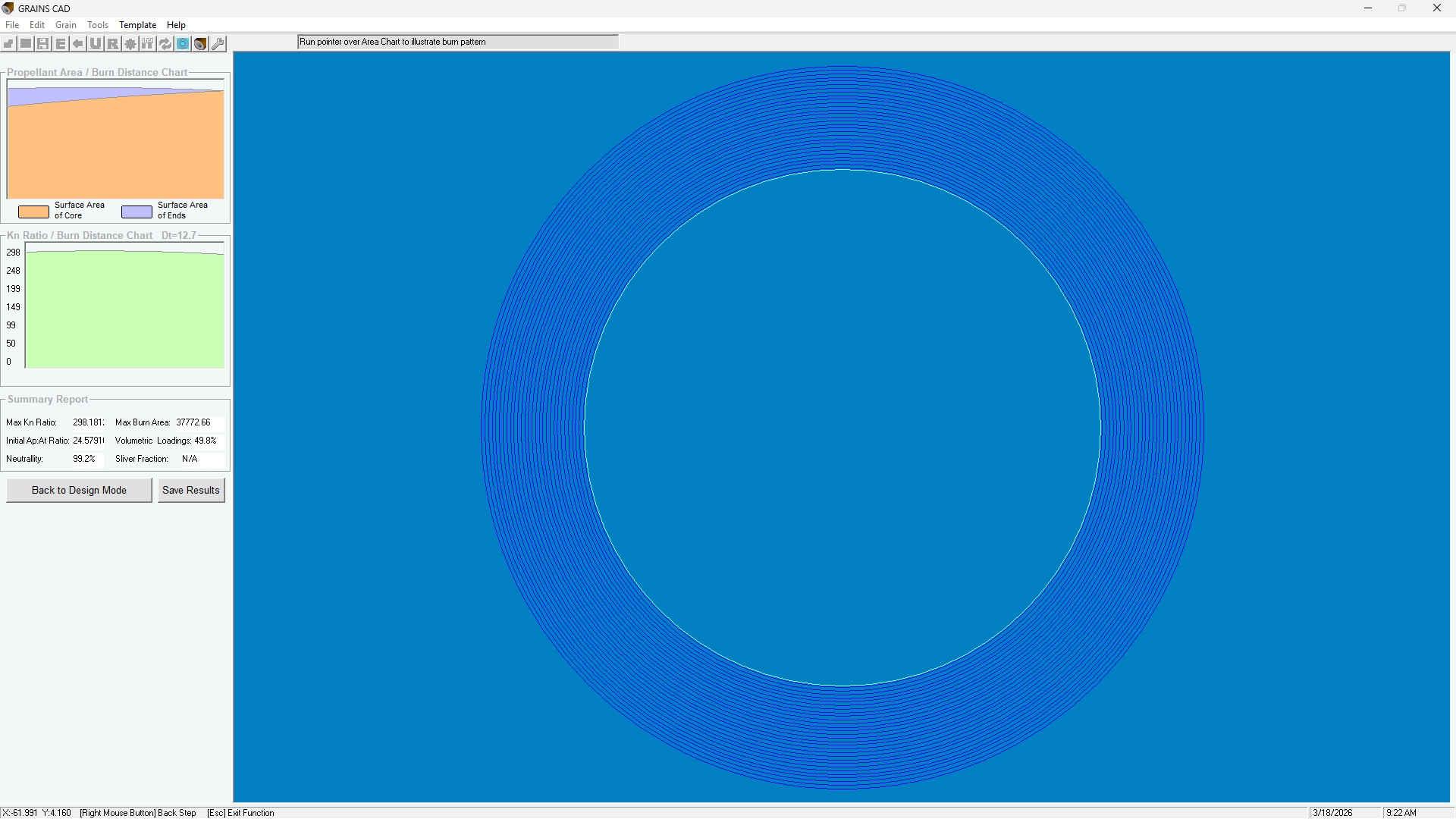

Summary Report

Max Kn Ratio: 298.18

Max. Burn Area: 37772.66

Initial Ap:At Ratio: 24.58

Volumetric Loadings: 49.8%

Neutrallity: 99.2%



3.5in BATES
Results for Parameters:

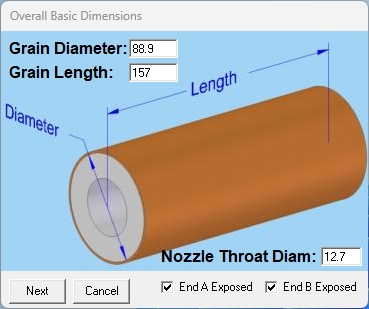

Grain Diam,Grain Length,Ends Exposed,Throat Diam
88.9,157,2,12.7,

Results for Template Parameters for :



Burn Dist,	Core Area,	Ends Area,	Total Area,	Kn Ratio
0.4445,	 	31360.76,	6008.538,  	37369.3,  	294.997
0.889,	 	31615.69,	5827.465,  	37443.15, 	295.58
1.3335,	 	31865.65,	5643.911,  	37509.56, 	296.1042
1.778,	 	32110.64,	5457.873,  	37568.52, 	296.5697
2.2225,	 	32350.67,	5269.353,  	37620.02, 	296.9763
2.667,	 	32585.74,	5078.349,  	37664.09, 	297.3241
3.1115,	 	32815.84,	4884.863,  	37700.7,  	297.6131
3.556,	 	33040.96,	4688.894,  	37729.86, 	297.8433
4.0005,	 	33261.13,	4490.442,  	37751.57, 	298.0147
4.445,	 	33476.33,	4289.507,  	37765.84, 	298.1274
4.8895,	 	33686.57,	4086.089,  	37772.66, 	298.1812
5.334,	 	33891.84,	3880.189,  	37772.03, 	298.1762
5.7785,	 	34092.14,	3671.805,  	37763.95, 	298.1124
6.223,	 	34287.48,	3460.939,  	37748.42, 	297.9898
6.6675,	 	34477.85,	3247.59,   	37725.44, 	297.8084
7.112,	 	34663.26,	3031.758,  	37695.02, 	297.5683
7.5565,	 	34843.7,	2813.443,  	37657.14, 	297.2693
8.001,	 	35019.18,	2592.645,  	37611.82, 	296.9115
8.4455,	 	35189.68,	2369.364,  	37559.05, 	296.4949
8.89,	 	35355.23,	2143.601,  	37498.83, 	296.0195
9.3345,	 	35515.8,	1915.354,  	37431.16, 	295.4854
9.779,	 	35671.42,	1684.625,  	37356.04, 	294.8924
10.2235, 	35822.06,	1451.413,  	37273.48, 	294.2406
10.668,	 	35967.74,	1215.718,  	37183.46, 	293.53
11.1125, 	36108.46,	977.5401, 	37086,    	292.7606
11.557,	 	36244.21,	736.8794, 	36981.09, 	291.9324
12.0015, 	36374.99,	493.7358, 	36868.73, 	291.0455
12.446,	 	36500.81,	248.1093, 	36748.92, 	290.0997
12.8905, 	36621.66	4.5805E-13,	36621.66,	289.0951
