폭풍파(Blast Wave) 특성 해석 및 산정

The effects of a large explosion

폭발 현상을 공학적으로 분석하려면 폭약의 질량(TNT 당량)과 이격 거리에 따른 폭풍파 특성값을 정확히 산정하는 것이 필수적이다. 폭발이 발생하면 특정 지점에서의 압력은 시간의 흐름에 따라 다음과 같은 물리적 변화를 겪는다.

폭굉에 의한 충격파

1) 폭풍파의 물리적 거동

충격파의 경계면이 해당 지점에 도달하는 시간인 도착시간($t_A$)에 압력은 순식간에 최대 입사압($P_{so}$)까지 상승한다. 이후 압력은 점차 감소하여 대기압($P_o$) 상태로 복귀하는데, 이 구간을 양압 지속시간($t_o$)이라 정의한다. 양압 구간 이후에는 대기압보다 낮은 압력이 형성되는 음압 구간이 이어지며, 이때는 폭발 중심 방향으로의 역류 현상이 발생한다.

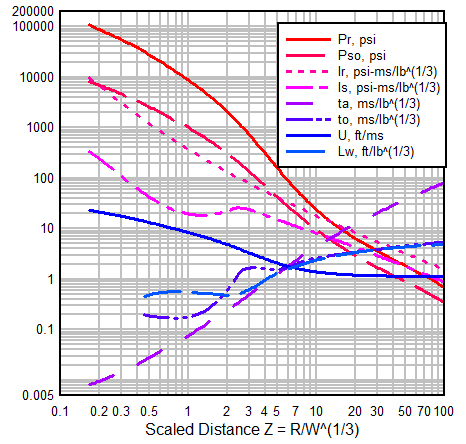

2) 주요 설계 변수 (UFC 3-340-02 기준)

미 국방부 가이드라인인 UFC 3-340-02에서는 TNT 폭발에 대한 양압 구간 특성을 다음과 같은 주요 변수로 정의한다.

• $P_r$: 평균 피크 반사압 (Average peak reflected pressure)
• $P_{so}$: 피크 입사압 (Peak positive incident pressure)
• $i_r$: 양압 수직 반사 단위 충격량 (Unit positive normal reflected impulse)
• $i_s$: 양압 입사 단위 충격량 (Unit positive incident impulse)
• $t_A$: 폭풍파 도착시간 (Time of arrival of blast wave)
• $t_o$: 양압 지속시간 (Duration of positive phase)
• $U$: 충격파 속도 (Shock front velocity)
• $L_w$: 양압 구간 파장 (Wave length of positive phase)

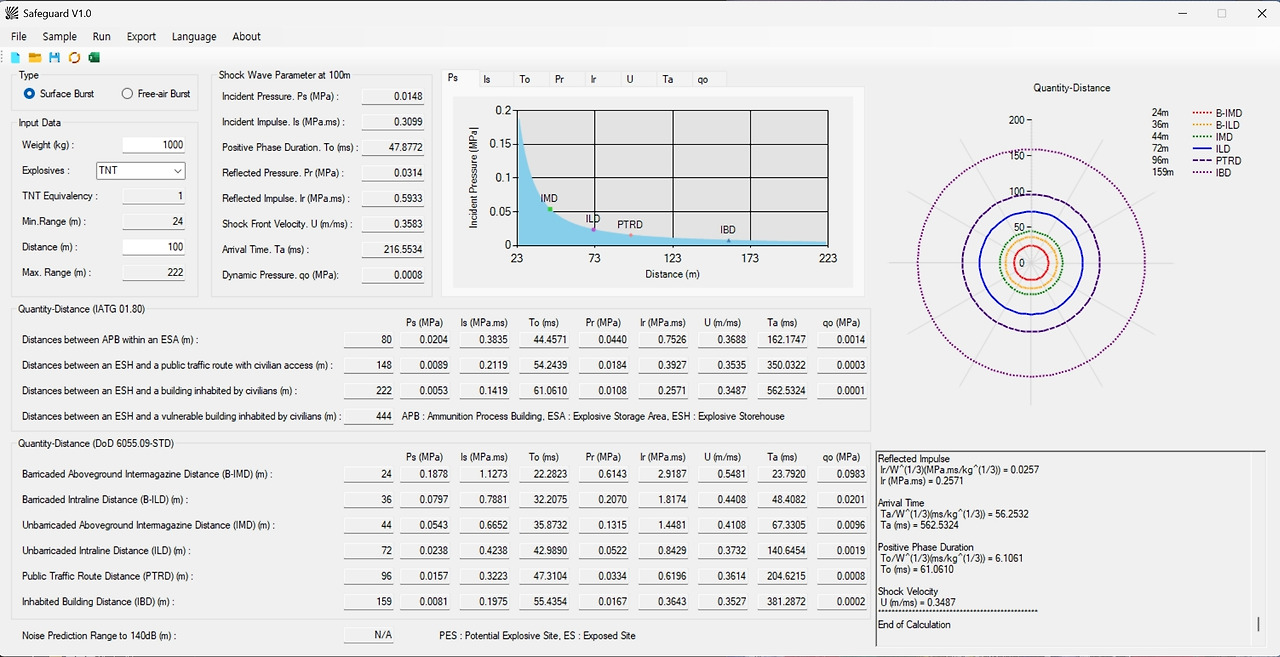

3) 코드를 이용한 수치 해석

• Min/Max Range ($ft$): 계산 시작 및 종료 거리
• Step ($ft$): 계산 거리 간격
• Weight ($lb$): TNT 환산 중량

4) 신뢰성 검증 (UFC 3-340-02 vs HBlast)

실제 계산 결과, 표준 가이드라인인 UFC 3-340-02와 비교했을 때 매우 높은 정밀도를 보였다. 주요 항목별 오차율은 다음과 같다.

• 도착시간($t_A$): 약 -0.2%
• 피크 입사압($P_{so}$): 약 -2.3%
• 단위 충격량($i_s$): 약 -3.2%

이러한 비교 데이터는 폭풍파 특성 계산에 있어 실무적으로 충분한 신뢰성을 갖추고 있음을 입증한다. <끝>
